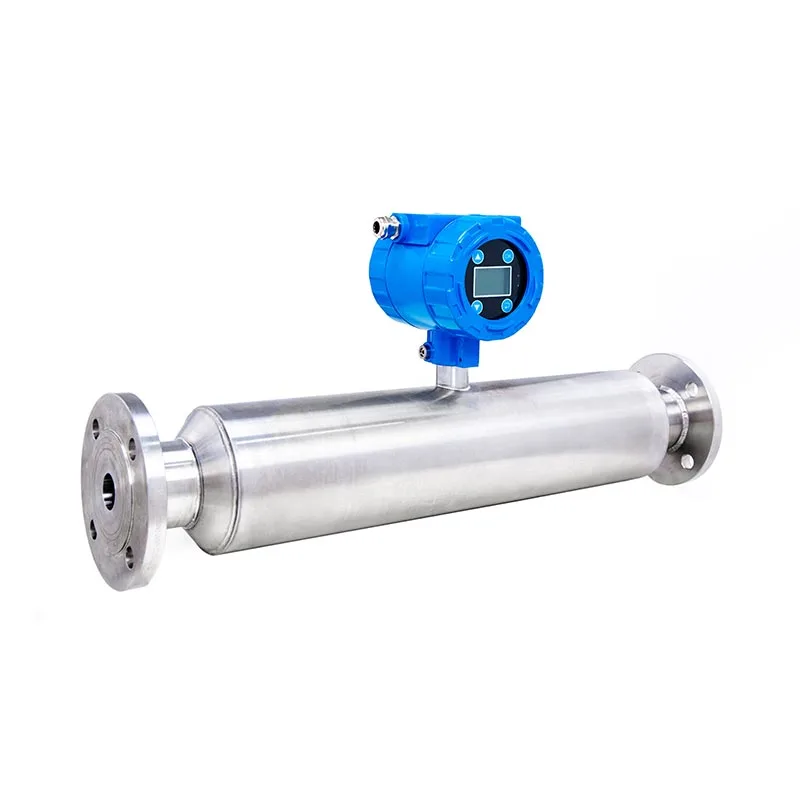

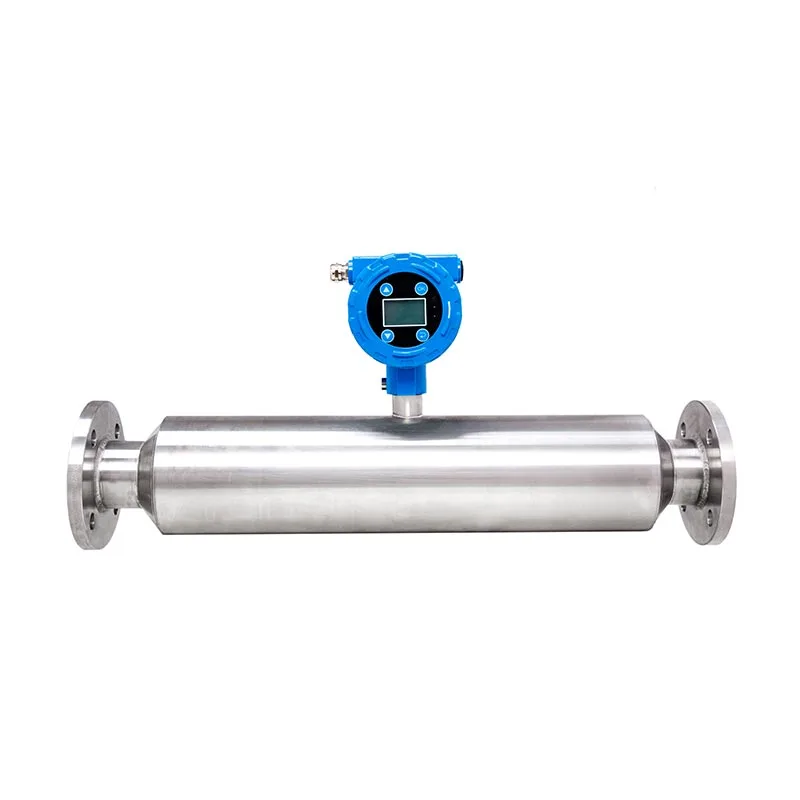

Inline trubkový měřič koncentrace kalu z nerezové oceli pro nosný potrubní systém kalolisu

SINOU je profesionální výrobce se zaměřením na kalolisy odpovídající automatické monitorovací nástroje, poskytuje přizpůsobený Inline trubkový měřič koncentrace kalu z nerezové oceli pro kalolisový nosný potrubní systém pro globální zákazníci z oblasti tisku, chemie, galvanického pokovování a výroby papíru. Navrženo jako potrubí přímo instalovatelné trubkové struktura pro přívodní potrubí kalu kalolisu, zaměřuje se na vysoce viskózní, korozivní kaly z barviv a chemické kaly vlastnosti tisku odpadních vod.

Všechny smáčené části jsou vyrobeny z nerezové oceli SUS316L s volitelnou antikorozní úpravou Hastelloy přizpůsobení; v reálném čase 4-20mA/RS485 výstupní signálové linky filtrační lisovací automatická ovládací skříň pro nastavení průtoku krmení a inteligentně stlačovací tlak membrány. Přizpůsobíme průměr potrubí, rozsah měření a stupeň nevýbušnosti vybudovat plně automatický odvodňovací systém s uzavřenou smyčkou sladěný s chemickým tiskařským a barvicím membránovým filtračním lisem.

Základní vlastnosti produktu

1. Plně integrovaná trubková konstrukce z nerezové oceli Veškeré tělo potrubí a snímací komponenty z nerezové oceli Inline Trubkový měřič koncentrace kalu pro kalolisový podpůrný potrubní systém využívá nerezovou ocel SUS316L, odolá kyselá, alkalická a solná koroze suspenze tiskové barvy, zabraňte poškození rzí při dlouhodobém korozivním médiu.

2. Nejaderná ultrazvuková měřicí technika Bez radioaktivního zdroje, bezpečná pro dílenskou výrobu; protibublinový & design proti rušení vláken, přizpůsobení vysokovláknového tiskového kalu a jemné chemické kaše, stabilní měření dokonce i se vzduchem unášeným potrubím.

3. Instalace potrubí s přímou přírubou Inline trubkový design se připojuje přímo na napájecí potrubí kalolisu bez transformace obtoku, ušetříte náklady na stavební úpravy a úpravy potrubí pro stávající dílnu kalolisů.

4. Automatické propojení s PLC kalolisu propojuje výstupní signál koncentrace v reálném čase řídicí systém kalolisu; když koncentrace kejdy překročí nastavenou prahovou hodnotu, systém automaticky sníží rychlost podávacího čerpadla nebo prodlouží membránu doba mačkání pro stabilizaci vlhkosti filtračního koláče.

5. Samočistící antiadhezní vnitřní trubka Leštěný povrch vnitřní trubky zabraňuje ulpívání barviva a jemného kalu, snížit frekvenci pravidelného ručního čištění.

6. Vícenásobný signálový výstup a inteligentní displej Místní LCD displej koncentrace v reálném čase + 4~20mA analog + volitelná komunikace RS485 Modbus, podpora vzdáleného sběru dat z cloudu a export záznamů o výrobě.

Specifikace technických parametrů

Pracovní princip

1. Základní princip měření

Měřič koncentrace využívá pokročilý princip ultrazvukové inline detekce. Když kejda protéká trubičkou měřící těleso z nerezové oceli Inline trubkový měřič koncentrace kalu pro kalolisové nosné potrubí Systém, ultrazvukové vlny procházejí kapalným prostředím. Přístroj vypočítá obsah pevných látek v reálném čase koncentrace kalu detekcí útlumu rychlosti zvuku způsobeného suspendovanými pevnými částicemi uvnitř barviva a chemická kaše.

2. Konverze signálu a výstup dat

Vestavěný vysoce přesný snímací čip převádí shromážděné ultrazvukové signály na digitální data koncentrace. The zařízení vydává standardní digitální signály 4-20 mA nebo RS485 a přenáší hodnotu koncentrace v reálném čase na odpovídající PLC skříň chemického tiskového a barvícího membránového filtračního lisu.

3. Automatické řízení s uzavřenou smyčkou s filtračním systémem

Podle přednastavených horních a dolních prahových hodnot koncentrace se řídicí systém kalolisu automaticky přizpůsobí Frekvence napájecího čerpadla a napájecí průtok: snižte rychlost podávání, když je kejda příliš hustá, aby se zabránilo úniku filtrační desky; zvyšte dávkovaný objem, když je kejda příliš řídká, abyste zlepšili efektivitu výroby. Mezitím se systém optimalizuje doba stlačení membrány pro stabilizaci vlhkosti konečného filtračního koláče.

4. Princip pomocného návrhu proti rušení

Zrcadlově leštěná vnitřní trubka snižuje přilnavost kalu a ulpívání bublin. Vestavěný algoritmus automaticky eliminuje interference od mikro vzduchových bublin a krátkých textilních vláken obsažených v tiskovém kalu pro zaručení stability přesnost měření.

5. Zobrazení dat a vzdálené nahrávání

LCD obrazovka přímo na místě zobrazuje údaje o okamžité koncentraci; volitelné nahrávání modulu cloudového přenosu historické záznamy o koncentraci, což usnadňuje statistiku výrobních dat a následnou optimalizaci receptury pro odvodnění kalu.

Provozní opatření

1. Tipy pro předinstalaci a uvedení do provozu

(1) Před instalací vyčistěte vnitřní úlomky potrubí, bavlněné vlákno a pevné hrudky, aby nedošlo k zablokování měření trubice.

(2) Po instalaci dokončete kalibraci nuly čistou vodou; nastavit parametry horní/dolní hranice koncentrace přizpůsobení místního kalu pro ovládání táhla kalolisu.

(3)Nainstalujte měřič na vodorovnou rovnou část potrubí; vyvarujte se kolena, výstupu čerpadla a náhlé expanze potrubí poloha pro snížení rušení turbulentního proudění.

2. Správa denního provozu

(1)Neprovozujte prázdnou trubku bez média; vypněte napájení, pokud je potrubí vypuštěno, aby se zabránilo abnormálnímu posunu dat.

(2) Udržujte stabilní napájecí tlak, vyhněte se prudkému nárůstu průtoku, který ovlivní přesnost detekce.

(3) Zkontrolujte zobrazení v reálném čase a zpětnovazební signál PLC při každé směně; zastavte se kvůli kontrole, pokud data abnormálně kolísají.

3. Pravidla pravidelné údržby

(1) Po každodenním vypnutí propláchněte vnitřní trubici čistou vodou, abyste odstranili přilnutý pigment a viskózní kal.

(2) Každých 30 dní provádějte ruční laboratorní srovnání vzorků, překalibrujte přístroj, abyste zajistili přesnost měření.

(3) Měsíčně kontrolujte těsnost kabelu a těsnění pláště; vyměňte stárnoucí těsnicí kusy včas pro korozivní dílnu.

4. Zvláštní ochrana životního prostředí

(1) Pro pracovní podmínky silně kyselého a alkalického barviva se vyhněte přímému nalévání koncentrovaných chemikálií tělo zařízení.

(2) Venkovní instalované jednotky udržují ovládací skříňku mimo dlouhodobé namáčení deštěm; verze v nevýbušném provedení se nesmí otevřít elektrické pouzdro v prostředí hořlavých plynů.

5. Zpracování dlouhodobého odstavení

Pokud zastavíte provoz na více než 15 dní, zcela vyčistěte zbytkový kal uvnitř trubky, udržujte vnitřní dutinu suchou a utěsněte potrubí oba konce.

Přizpůsobení a výrobní proces

Krok 1: Komunikace na místě a potvrzení technických parametrů

Naši techničtí inženýři shromažďují úplné parametry pole od zákazníků, kteří vybavují chemickou tiskovou a barvicí membránu Filtrační lis, včetně jmenovitého průměru potrubí, hodnoty pH kejdy, obsahu vláken, pracovní teploty, potrubí tlak, skutečný rozsah kolísání koncentrace, požadavek na propojení PLC a požadavek na dílenskou ochranu proti výbuchu Inline trubkový měřič koncentrace kalu z nerezové oceli pro nosný potrubní systém kalolisu. Potvrďte smáčený materiál (SUS316L/Hastelloy/Titan), rozsah měření, režim výstupu signálu (4-20mA/RS485), úprava přizpůsobená technické schéma a formální nabídka po analýze dat.

Krok 2: CFD Flow Field Simulation + CAD návrh strukturální optimalizace

Výzkumný a vývojový tým využívá software pro simulaci kapalin CFD k optimalizaci radianové instalace ultrazvukového senzoru vnitřní trubky umístění a uspořádání průtokového kanálu nerezového trubkového měřiče koncentrace kalu pro kalolis Podpůrný potrubní systém eliminuje rušení měření způsobené turbulencí kalu, navíjením vláken a vzduchem bublina. Kompletní formální výrobní výkresy, kusovník komponent a list parametrů propojení po interní technické audit.

Krok 3: Nákup surovin a vstupní kontrola

Kupte si certifikovaný polotovar trubky z nerezové oceli, slitinový materiál, ultrazvukový snímací modul, průmyslový vysílač a elektronické příslušenství pro měřič koncentrace. Všechny ponořené kovové suroviny procházejí acidobazickým ponořením antikorozní bodová zkouška; elektronické součástky před uskladněním dokončují screening stárnutí při vysokých teplotách, vyřazují přímo nekvalifikované suroviny.

Krok 4: Přesné CNC obrábění a antikorozní povrchová úprava

1.Přijměte CNC laserové řezání, bezproblémové automatické svařování a přesné soustružení pro trubkové hlavní tělo;

2. Standardní vnitřní stěna trubky SUS316L provádí zrcadlové leštění pro antiadhezi; Hastelloy/Titan přizpůsobené povrchová úprava dílů moření pasivace pro zvýšení odolnosti vůči kyselinám a zásadám koroze přizpůsobení kalu tiskové barvy životní prostředí;

3.Vnější ochranný plášť je zpracován tlakovým litím + nástřikem antikorozní barvy.

Krok 5: Sestavení snímače, zapojení obvodu a přednastavení programu

Profesionální pracovníci fixují ultrazvukové snímací sondy uvnitř trubkového tělesa podle montážní specifikace; sestavit vysílač, zobrazovací modul a kabelová svorka. Předprogramujte horní/spodní mez koncentrace, spojení kalolisu výstupní parametr a algoritmus proti rušení podle vlastností kalu zákazníka v dílně, vnitřní úprava ladění obvodu.

Krok 6: Tovární test zatížení simulované tiskové kaše (Core QC Link)

Každý hotový měřič koncentrace prochází 48hodinovým kontinuálním simulačním testem s vlastnoručně připravenou kapalinou z kyselino-alkalického barviva s vysokým obsahem vláken. Testovací měření přesnost, výkon proti bublinám a rušení vláken, stabilita výstupu signálu a odezva spojení s filtrační lis PLC; upravte interní algoritmus, pokud testovací data překročí rozsah tolerance.

Krok 7: Komplexní kontrola kvality hotového výrobku

Znovu zkontrolujte rozměrovou toleranci, stupeň ochrany (IP65/IP67/EX odolný proti výbuchu), těsnicí výkon a celek pracovní stav stroje; před uskladněním vydejte zprávu o tovární kontrole s testovacími údaji. 5 % náhodný výběr na šarže k opětovné kontrole, aby byla zaručena konzistence šarže.

Krok 8: Exportní balení a přeprava proti vlhkosti

Natřete vnitřní trubku a kovové části antikorozním mazivem, součásti jádra obalte vodotěsnou plastovou fólií; balení kompletní vybavení sady, náhradní těsnění, instalační výkres a návod k obsluze do exportního překližkového pouzdra, kterému je třeba se vyhnout vlhkostí mořské vody a poškození kolizí během námořní přepravy na dlouhé vzdálenosti pro zámořské projekty kalolisů.

Krok 9: Poprodejní průvodce instalací a servis na místě

Poskytování pokynů pro vzdálenou instalaci videa a službu kalibrace parametrů; pro hromadnou objednávku kompletního filtru projekt lisu + měřiče koncentrace, zajistěte profesionální techniky do tiskové a barvicí dílny zákazníka pro ladění instalace na místě z nerezové oceli Inline trubicový měřič koncentrace kalu pro kalolis Podpůrný potrubní systém, dokončete test propojení celé linky s uzavřenou smyčkou pomocí chemické tiskové a barvicí membrány Filtrační lis a zaškolte obsluhu pro každodenní kalibraci a údržbu. Implementujte 1letou plnou záruku na stroj a doživotní služba dodávek náhradních dílů za cenu.

Srovnání produktů vs konkurence

Odpovídající podpůrné vybavení

1. Core Matching Host: Chemický tisk a barvení Membránový kalolis

Měřič koncentrace je namontován přímo na přívodním potrubí kalolisu, přenáší kal v reálném čase koncentrační signál do PLC skříně filtračního lisu. Filtrační lis automaticky nastavuje rychlost podávání, posuv trvání a tlak stlačování membrány podle údajů o koncentraci stabilizuje konečnou vlhkost filtračního koláče mezi 55%~70%, snižuje únik přepadu a zanášení filtrační tkaniny způsobené nestálou hustotou kalu.

2. Čerpadlo pro krmení kalu s proměnnou frekvencí

Propojeno s měřičem koncentrace přes signál 4~20mA; když je přiváděný kal překoncentrován, čerpadlo redukuje provozní frekvence pro pomalé podávání; u příliš řídké kaše se čerpadlo zrychlí, aby se zvýšil podávaný objem. Uvědomte si automatické podávání s uzavřenou smyčkou a vyhněte se častému ručnímu nastavování čerpadla.

3. Automatický systém dávkování flokulantu

Údaje o koncentraci vedou k automatickému přidávání léčiva: kal s vysokou koncentrací zvyšuje dávkování flokulantu surová kapalina s nízkou koncentrací automaticky snižuje množství přiváděné chemikálie, šetří 18% ~ 28% náklady na koagulaci a zabraňuje nadměrný chemický odpad.

4. Míchadlo pro směšovač odpadních vod

Instaluje se před zásobníkem kalu, aby byl kal před vstupem plně homogenizovaný a měl rovnoměrnou koncentraci napájecí potrubí, drasticky omezuje prudké kolísání koncentrace, které ovlivňuje měření koncentračním měřičem přesnost a stabilita chodu kalolisu.

5. Inteligentní centrální řídicí skříň PLC

Synchronně shromažďujte údaje o koncentraci, provozní parametry kalolisu, provozní stav čerpadla; uvědomit si plně procesní bezobslužné automatické řízení úpravy kalu, podávání a filtračního lisování, podpora historických dat úložiště a vzdálenou kontrolu cloudu prostřednictvím komunikace RS485.

6. Pomocné měřicí přístroje (volitelné)

Online pH Monitor: Monitorujte acidobazickou fluktuaci odpadních vod tiskového barviva, přizpůsobte údaje o koncentraci antikorozní konfigurace filtrační desky a lékový vzorec;

Elektromagnetický průtokoměr potrubí: Spolupracujte s měřičem koncentrace pro výpočet celkového množství suchého kalu v reálném čase váha pro statistiku výroby.

7. Dopravník kejdy a vynášecí dopravník filtračního koláče

Stabilní dávkování řízené koncentrací zlepšuje konzistenci formování filtračního koláče; jednotný suchý filtrační koláč je více vhodné pro automatickou dopravu a likvidaci kalu.

Certifikace produktu

Všechny Inline trubkové měřiče koncentrace kalu z nerezové oceli získaly certifikaci CE v souladu s EU normy elektrické bezpečnosti a elektromagnetické kompatibility, způsobilé pro volný oběh na evropském trhu.

Produkty procházejí příslušnou certifikací systému managementu kvality ISO, celý výrobní tok je standardizován specifikace kontroly kvality.

Kompletní formální certifikační dokumenty mohou být poskytnuty pro celní prohlášení zákazníka, projektové nabídky a kontrola třetí stranou.
