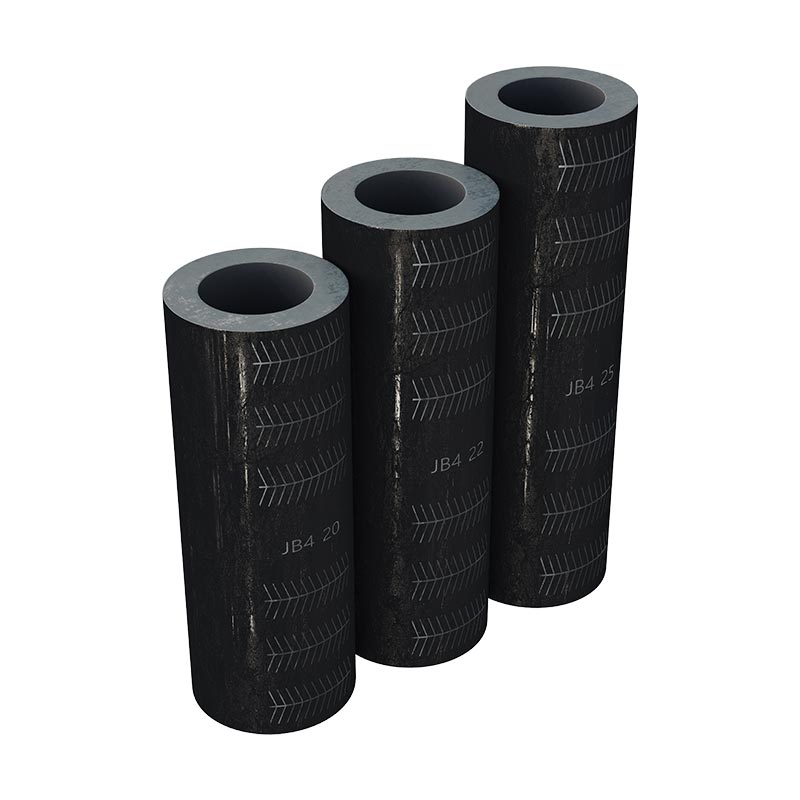

Odolný výrobce výztužných tyčí

SINOU je profesionální továrna a globální dodavatel průmyslové armovací tyčové zásuvky pro všechny typy zařízení na odvodňování odpadních vod. Tato dvojitá vnitřní a vnější závitová výztužná tyčová objímka funguje jako přechodové opravné pouzdro pro poškozené závitové otvoryfiltrační lis, dávkovací čerpadlo kalu,míchací míchadloa základna potrubního ventilu.

Na rozdíl od jednoduchých vytlačovacích objímek bez závitů využívá náš produkt integrovaný CNC duální tvarování závitů, který dokáže rekonstruovat standardní otvory pro šrouby bez výměny drahých odlévacích základů zařízení. K dispozici je několik druhů surovin a antikorozní povrchové procesy, které odpovídají pracovnímu prostředí s neutrálním, slabě kyselým a alkalickým kalem v mísírnách, komunálních čističkách odpadních vod a chemických továrnách.

Účinně zabraňuje prokluzování závitů, odlupování zubů a korozi kovu způsobené dlouhodobými vibracemi a stříkajícími odpadními vodami, což výrazně snižuje pravidelné výměny náhradních dílů a ztráty při odstávkách zařízení pro globální klienty v oblasti environmentálního inženýrství.

Struktura jádra a detaily opracování

Každá výztužná patice SINOU prochází jednorázovým integrovaným zpracováním polotovaru, všechny povrchy závitů procházejí úplným dokončovacím ošetřením, aby se snížila adheze kalu:

(1) Dva hlavní typy vnějšího profilu

① Hladký válcový vnější rukáv:kompaktní vnější průměr, vhodný pro úzké instalační mezery uvnitř skříně zařízení, široce používaný pro malé otvory v základně malého dávkovače a mixéru

② Vnější struktura středního šestiúhelníku:vyhrazená plochá upínací plocha pro momentový klíč, žádné klouzání během utahování, ideální pro kalolisy s velkým uchycením a přírubou kalového čerpadla pro velké zatížení.

(2) Integrovaný dvouvrstvý průchozí závit

Dutá struktura s vnitřním a vnějším závitem s plnou penetrací, rovnoměrná tloušťka stěny od 3 mm do 12 mm bez tenkých slabých míst. Vnější závit se zablokuje do základního otvoru zařízení, vnitřní závit spolupracuje se standardními upevňovacími šrouby, realizuje různé přeměny velikosti závitu bez úpravy odlitku zařízení. 30° zkosení na obou koncích závitu eliminuje ostré otřepy, zabraňuje zborcení zubů závitu při násilné montáži.

(3) Přesná technologie CNC válcování závitů

Všechny vnitřní a vnější závity jsou jednokrokové válcování, stupeň tolerance 4H/4g~6H/6g, chyba stoupání řízena pod ±0,02 mm. Optimalizovaný kořen obloukového zubu zvyšuje kontaktní plochu šroubu, zlepšuje antivibrační výkon při častém zapínání a vypínání kalových čerpadel a hydraulických filtračních lisů. Jemné leštění vnitřního otvoru odstraňuje mikrootřepy, aby se zabránilo zasekávání mezer mezi závity částicemi kalu.

(4) Diverzifikované výběry surovin

● Uhlíková ocel ASTM A105:nákladově efektivní pro neutrální odpadní vodu pH 4~11

● Nerezová ocel SUS304:odolávat mírnému postříkání chloridy a slabým alkalickým kalem

● SUS316L legovaná ocel:přizpůsobené pro silně kyselé chemické odpadní vody se silnou korozí

(5) Odstupňované antikorozní povrchové úpravy

● Žárové zinkování (uhlíková ocel):zinková vrstva ≥85μm, projde 72h testem neutrální solné mlhy

● Pasivace moření (nerezová ocel 304):snížit přilnavost organického kalu

● Niklové kompozitní těsnění (slitina 316):dosáhnout standardu 500h solné mlhy pro drsné chemické podmínky

● Volitelné předem potažené mazivo proti zadření pro vysokoteplotní kalová zařízení

Vnitřní a vnější pracovní mechanismus závitů

(1) Mechanismus přeměny závitů

Pokud specifikace závitu základního otvoru zařízení neodpovídá upevňovacím šroubům, nainstalujte objímku výztužné tyče jako přechodový kus, není třeba vystružovat nebo svařovat odlitky zařízení, rychlá transformace na místě bez dlouhého zastavení výroby.

(2) Funkce obnovy poškozeného otvoru

V případě zrezivělých, odizolovaných a vyklouznutých originálních otvorů pro šrouby na základnách čerpadla a kalolisu zašroubujte odpovídající nástavec výztužné tyče, abyste obnovili kompletní standardní vnitřní závit, upustili od nákladné výměny celé základny a snížili náklady na údržbu o více než 55 %.

(3) Vyrovnávací paměť vibrací a logika střední izolace

Silná stěna pouzdra rozptyluje napětí při utahování šroubů, tlumí periodické vibrace generované nepřetržitým provozem kalového čerpadla. Kovová izolační vrstva odděluje vlhkost z odpadních vod, alkálie a kal od přímého kontaktu s obecným kovem zařízení, zpomaluje korozi základny a prodlužuje celý servisní cyklus stroje.

Kompletní tabulka parametrů technické specifikace

Jak vybrat vhodnou zásuvku pro výztužnou tyč pro vaše zařízení?

4 základní standardy výběru pro zámořské nákupčí techniky, aby se předešlo nesouladu modelů:

(1) Potvrďte střední stupeň koroze odpadních vod

Neutrální čistící kal z čistíren:vyberte žárově zinkovanou uhlíkovou ocel

Komunální odpadní voda se stopami soli:vyberte SUS304;

Chemický silně kyselý kal:Materiál slitina SUS316.

(2) Změřte velikost původního základního závitu

Zaznamenejte hloubku vnitřního otvoru, původní stoupání závitu a specifikaci šroubu, ověřte, zda se velikost vnitřního a vnějšího závitu shoduje, vyhněte se nesprávné montáži.

(3) Rozlište zatížení zařízení a intenzitu vibrací

Upevnění kalolisu pro velké zatížení, příruba kalového čerpadla: vybrat střední šestiúhelník tlustá stěna Výztužná tyč Socket pro utažení vysokým točivým momentem;

Malá dávkovací nádrž, lehká základna míchadla používá tenký hladký válcový typ.

(4) Potvrďte požadavek na cyklus údržby na místě

Projekty vyžadující dlouhý servisní cyklus bez časté výměny vyberte řadu z nerezové oceli; Míchací stanice pro dočasné stavby s krátkým cyklem si mohou vybrat cenově výhodný typ uhlíkové oceli.

Srovnávací tabulka výztužné tyčové zásuvky VS obyčejné svírací objímky

Odpovídající seznam zařízení na čištění odpadních vod

SINOU armovací tyč Socket je univerzální opravná armatura pro kompletní odvodňovací linky kalu, hypertextový odkaz na stránky produktu:

(1) Membránový filtrační lis:opravte upínací otvory filtrační desky, závit uchycení napájecího portu, omezte únik filtrátu

(2) Míchací zařízení:obnovte zrezivělé otvory pro šrouby základny pro montáž nádrže, zabraňte uvolnění protřepávání

(3) Kalové napájecí čerpadlo:opravte otěr závitu příruby a sedla ložiska vibracemi pískového kalu

(4) HDPE kalové potrubí:oprava přechodového závitu příruby potrubí pro potrubí cirkulační vody

(5) Stříkací sloupec:rekonstrukce závitu základny nádrže na neutralizační kapalinu

(6) Automatický dávkovač flokulantu:skříň pevný otvor antikorozní renovace

Standardní instalace a provozní poznámky na místě

(1) Příprava před instalací

① Ocelovým kartáčem a stlačeným vzduchem důkladně očistěte od kalů, rzi a kovových otřepů uvnitř otvoru základny zařízení, cizí předměty způsobí neúplné zapojení závitu.

② Změřte hloubku otvoru a specifikaci závitu pro výběr vhodného modelu, zakažte nucenou montáž nesprávných velikostí.

(2) Standardní instalační kroky

① Zásuvku výztužné tyče zašroubujte vertikálně do otvoru základny pomocí momentového klíče, řiďte utahovací moment podle tabulky parametrů materiálu. Přílišné utažení trhliny odlévací základny, nedostatečný krouticí moment vede k uvolnění při vibracích.

② Po zajištění objímky zašroubujte odpovídající standardní šroub do vnitřního závitu, otestujte těsnost ručně.

③ U vysoce zatížených čerpadel a kalolisů namažte vnitřní závit tukem proti zadření, abyste zabránili ulpívání krystalizace kalu.

(3) Bezpečnostní opatření při běžném používání

①  Velká linka na výrobu odpadních vod každých 15 pracovních dnů kontroluje těsnost rukávů, vyměňte deformované a zkorodované výrobky včas.

② Chemický vysoce korozní dílenský nátěr antikorozním mazivem na exponované závity měsíčně.

③ Pokud se zařízení vypne po více než 30 dnech, namažte všechny závity pouzdra antikorozním mazivem a zakryjte vodotěsnou fólií.

Plán rutinní kontroly a údržby úrovně

(1) Denní kontrola směny

Vizuálně zkontrolujte obnažené závity, zda se na nich nehromadí rez a usazeniny, povrchové nečistoty včas otřete.

(2) Týdenní údržba

Utáhněte volné objímky výztužných tyčí na čerpadle a polohách klíčů lisu na filtr, očistěte nánosy mezery mezi závity.

(3) Měsíční hloubková kontrola

Odeberte částečný vzorek pro kontrolu stavu odlupování galvanizované/nerezové antikorozní vrstvy, doplňte mazivo proti zadření.

(4) Čtvrtletní úplná kontrola

Odstraňte částečná pouzdra, abyste zkontrolovali stupeň opotřebení vnitřního závitu, vyměňte stárnoucí zkorodované fitinky v dávce.

(5) Roční generální oprava

Komplexní kontrola všech patic armovacích tyčí základny zařízení a jednotná hromadná výměna prošlých náhradních dílů.

(6) Referenční cyklus výměny opotřebitelných dílů

Zásuvka výztužné tyče z uhlíkové oceli:8 ~ 12 měsíců

Zásuvka výztužné tyče SUS304:20 ~ 28 měsíců

Zásuvka výztužné tyče ze slitiny SUS316:36 ~ 48 měsíců

Tovární přísné standardy kontroly kvality surového a hotového výrobku

(1) Kontrola surovin

Všechny ocelové tyče projdou spektrálním testem složení, vyřadí recyklovaný železný šrot; tahová zkouška, která zaručí, že index tahu materiálu splňuje normu.

(2) Kontrola velikosti obrábění

Plná detekce digitálního posuvného měřítka a závitoměru, chyba stoupání závitu a tloušťky stěny přísně kontrolována v rámci tolerančního rozsahu.

(3) Test antikorozního povlaku

Náhodný test stárnutí v solné mlze na šarži, nekvalifikované pozinkované / pasivační produkty znovu zpracovány.

(4) Test simulace vibrací

24h nepřetržitý střídavý vibrační test k ověření výkonu proti uvolnění závitu za provozního stavu čerpadla.

(5) Vzorkování dokončené šarže

5% namátková kontrola pro každou výrobní dávku, všechny indexy znovu testovány před dodáním na sklad.

Případy aplikací v zámoří

Případ 1: Velká betonárna, Saúdská Arábie

Poptávka projektu:Opravte zrezivělé základní závity membránového kalolisu a kalového napájecího čerpadla pod pouštní alkalickou odpadní vodou s vysokým obsahem písku.

Řešení:Přijměte žárově pozinkovanou armaturu z uhlíkové oceli v plné specifikaci M8-M32.

Skutečný účinek:Frekvence výměny závitu zařízení snížena z měsíčně na jednou za 10 měsíců, roční náklady na údržbu sníženy o 60 %, stabilní provoz v prostředí s vysokou teplotou v poušti po dobu 3 let.

Zpětná vazba od zákazníků:Zásuvka výztužné tyče s dvojitým závitem se snadno instaluje a znovu používá, což ušetří spoustu nákladů na výměnu základního odlitku.

Případ 2: Městská čistírna odpadních vod, jihovýchodní Asie

Poptávka projektu:Renovujte montážní otvory starého pásového odvodňovače a směšovače pomocí mírné chloridové domovní odpadní vody.

Řešení:Pasivovaná patice výztužné tyče SUS304, která odpovídá celé sadě.

Skutečný účinek:Po 2 letech nepřetržitého provozu se neobjevilo žádné prokluzování závitu ani koroze, únik odpadních vod byl zcela eliminován.

Pravidla exportu obalů a globální logistiky

(1) Standardní balení:Zásuvky armovací tyče tříděné podle specifikací, uzavřené nepromokavé PE sáčky s antikorozním mastným povlakem uvnitř; malé dávky balené kartony s vysoušedlem, velké volně ložené zboží pevné exportní dřevěné rámy, aby se zabránilo kolizím poškrábaných nití během námořní přepravy. Nezávislé sáčky s příslušenstvím zabalené odpovídajícími šrouby a mazivem proti zadření.

(2) Platné obchodní podmínky:EXW, FOB, CFR, CIF, DAP všechny podporovány

(3) Logistické uspořádání:Dlouhodobí kooperativní speditéři doručují na Střední východ, Evropu, jihovýchodní Asii, Afriku; smíšené plnění s kalolisem, míchadlem a příslušenstvím potrubí pro úsporu přepravy kontejnerů.

Tovární certifikace a poprodejní podpora

(1) Kompletní kvalifikace:Certifikace mechanické bezpečnosti CE, certifikát systému řízení kvality ISO9001, kompletní zprávy o kontrole továren pro zámořské výběrové řízení a celní odbavení.

(2) Záruční podmínky:12měsíční záruka kvality na všechny patice armovacích tyčí proti výrobním vadám; poškození v důsledku špatného výběru a nesprávné instalace není kryto.

(3) Globální poprodejní servis:7×24 vícejazyčný návod pro vzdálenou instalaci; poskytnout projektovým inženýrům zdarma návrhy výběru kompletní specifikace; rychlé globální dodávky náhradních dílů pro urgentní objednávky.
