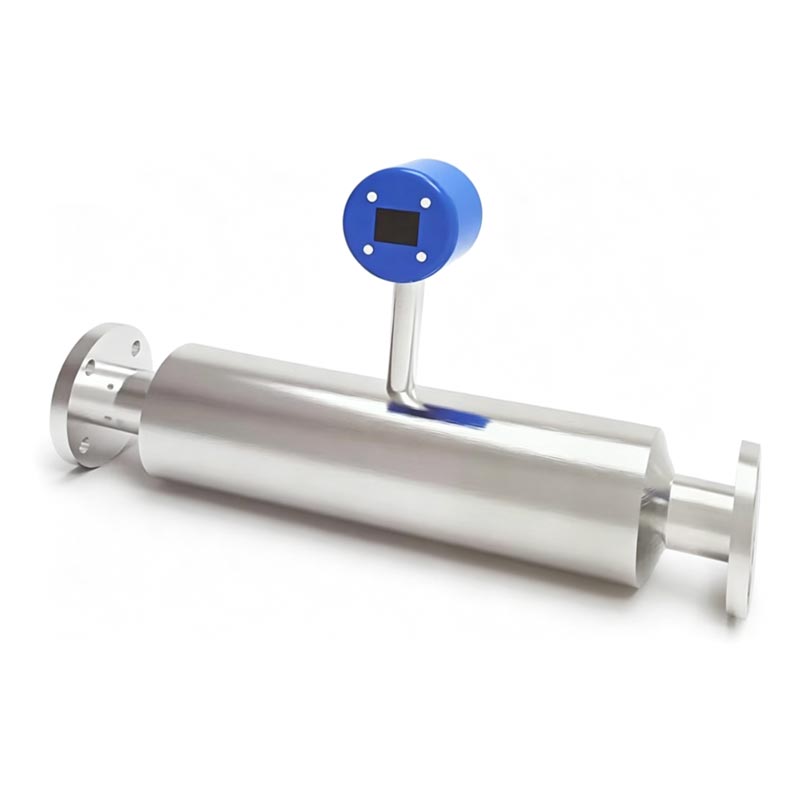

Antiblokovací přírubový měřič koncentrace malty pro systém dopravy kejdy v prostředí

SINOU je profesionální výrobce nástrojů pro ochranu životního prostředí, který dodává maltu namontovanou na přírubu na míru Měřič koncentrace pro systém dopravy kejdy pro životní prostředí pro obecní ochranu životního prostředí, pevná konstrukce klienti čištění odpadů a odpadních vod.

Určeno pro středně nízkou koncentraci malt a kompozitních kalů se zrny písku, jeho jedinečná rozšířená antiblokovací dutina zabraňuje blokování usazováním písku; smáčené části používají zesílenou nerezovou ocel 304, přizpůsobená podšívka z PU pro kaši obsahující abrazivní drť.

Vybaven digitálním displejem na místě a duálním signálem výstup, propojuje řídicí skříň dodávky kalu pro automatické nastavení průtoku čerpadla a dávkování aditiva pro optimalizaci celku provozní náklady na dopravu potrubí.

Podrobnosti o produktu

1. Podrobnosti o těle měřicí trubky

(1) Přijměte plně svařovanou integrovanou trubkovou konstrukci bez vnitřních mrtvých rohů a vyčnívajících překážek uvnitř toku kanál, zásadně se vyhýbá sedimentaci kalu, usazování krystalů a střednímu zablokování, dokonale řeší průmysl bolestivé body inkluze vzduchu a krystalizace pro vysoce viskózní kapalinu.

(2) Volitelné dva druhy povrchové úpravy vnitřní trubky: standardní povrchová úprava a vysoce kvalitní zrcadlové leštění dokončit. Zrcadlově leštěná vnitřní stěna výrazně snižuje přilnavost pigmentu, krystalu a jemných pevných částic, efektivně prodlužuje pravidelný cyklus čištění a zkracuje prostoje při údržbě.

(3) Integrované kované přírubové připojení na obou koncích potrubí odpovídá standardní specifikaci průmyslové potrubní příruby, umožňuje přímou inline instalaci na původní dopravní potrubí bez dodatečné rekonstrukce obtokového potrubí, nižší náklady na transformaci projektu.

(4) Přísná hydraulická tlaková zkouška před dodáním: každé hotové trubkové tělo je testováno pod 1,5krát jmenovité maximální pracovní tlak k eliminaci skrytého nebezpečí úniku. Standardní verze maximální pracovní tlak dosahuje 2MPa, vysokotlaká přizpůsobená verze podporuje 100 bar (1450 psi).

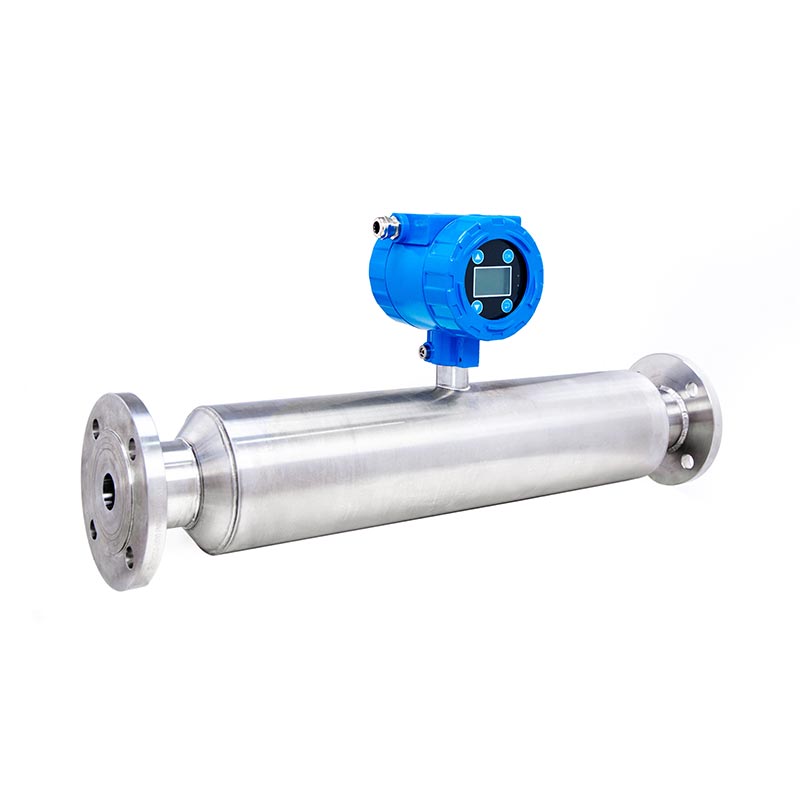

2. Podrobnosti o horní části vysílače a modulu displeje

(1)Integrovaná digitální vysílací jednotka nainstalovaná na horní části měřicí trubky, stupeň ochrany celého stroje dosahuje IP65, dobrý prachotěsný a vodotěsný výkon pro vlhké, prašné venkovní dílenské prostředí.

(2) Dvě možnosti materiálu pouzdra pro vysílač: standardní pouzdro z lité hliníkové slitiny pro obecné provozní podmínky; přizpůsobené pouzdro z nerezové oceli nebo plastu pro silné korozní dílny s těkavými plyny, které odolají chemickým plynům eroze.

(3) Vestavěný nezávislý cloudový modul IoT uvnitř čipu vysílače: místní digitální zobrazení v reálném čase hodnota hustoty/koncentrace na LCD obrazovce; automaticky ukládat úplná historická testovací data na cloudové platformě, uživatelům může kdykoli zkontrolovat historický trend a exportovat segmentovaná detekční data pro analýzu výroby prostřednictvím sítě.

(4) Volitelná přizpůsobená konstrukce vysílače odolná proti výbuchu, v souladu s mezinárodním standardem odolným proti výbuchu, k dispozici pro hořlavé a výbušné chemikálie, důlní zpracovatelské dílny.

3. Podrobnosti o vnitřním přesném snímání

(1) Vysoce přesná integrovaná snímací komponenta je plně ponořena do dráhy středního toku, předem kalibrovaná pomocí program teplotní kompenzace během výroby, vliv teploty je řízen v rozmezí ±0,0001 g/cc na ℃, stabilní přesnost měření, když se teplota média pohybuje od -50 ℃ do +150 ℃.

(2) Optimalizovaný algoritmus kompenzace tlaku po tovární kalibraci, vliv tlaku na výsledek měření mohou být ignorovány, zaručují stabilní čtení při kolísajícím tlaku v potrubí.

(3) Plně digitální návrh akvizice signálu, analogový signál je převeden na přesná digitální data koncentrace uvnitř základního čipu podporuje přímý výstup signálu do řídicího systému PLC a DCS pro realizaci automatického dávkování a řízení výroby v uzavřené smyčce.

4. Smáčené části Podrobnosti klasifikace materiálu

(1) Standardní smáčená složka: nerezová ocel SUS316, vhodná pro neutrální kaši, slabé kyseliny a zásady odpadní voda, běžná minerální buničina a maltové médium s nízkou korozí.

(2) Antikorozní přizpůsobený typ smáčený komponent: Hastelloy C22 nebo materiál slitiny titanu, speciálně vyvinutý pro silné kyseliny, silné alkálie, vysoký obsah chloridů a silně korozivní barvicí odpadní kapaliny, účinně odolávají chemikáliím korozi a prodlužuje životnost v drsném prostředí.

5. Technické podrobnosti o přesnosti a rozsahu jádra

(1)Přesnost měření dosahuje ±0,001 g/cc (±1,0 kg/m³), opakovatelnost až ±0,0001 g/cc (±1,0 kg/m³), malé zachycování Přesná změna koncentrace během nepřetržitého monitorování potrubí.

(2) Široký rozsah měření pokrývá 0~3g/cc (0~3000kg/m³ / 0~187,41lb/ft³), použitelný pro čistou vodu s nízkou koncentrací kal, střední malta a těžká minerální buničina s vysokou hustotou z různých průmyslových odvětví.

6. Podrobnosti o elektrickém a okolním přizpůsobení

(1) Standardní napájecí zdroj: 380V průmyslový příkon, široce odpovídá mému standardu distribuce energie, ochrana životního prostředí a chemická domácí a zámořská výrobní lokalita.

(2) Okolní pracovní teplota se pohybuje od -40 ℃ do +85 ℃ (-40 ~ + 185 ℉), přizpůsobte chladnou severní venkovní továrnu a vysokoteplotní prostředí tropické výrobní dílny.

7. Další praktické strukturální výhody

(1) Optimalizovaná konstrukce proudnicového kanálu výrazně snižuje turbulence tekutiny způsobené tekoucí kaší zlepšit stabilitu při měření média se strhávanými drobnými bublinkami a jemnými nečistotami vláken.

(2) Kompaktní celkové uspořádání s nízkými náklady na instalaci, během pole není vyžadován žádný složitý pomocný nosný rám instalace, ušetříte stavební práci a náklady na příslušenství.

FAQ

1. Otázky související s instalací

● Q1: Kde je nejlepší místo pro instalaci měřiče koncentrace?

A: Instalujte na vodorovnou rovnou část potrubí se stabilním průtokem kapaliny; vyvarujte se výstupu čerpadla, kolena potrubí a náhlých expanzní potrubí, které způsobí silné turbulence a zachycení vzduchu, což ovlivňuje přesnost měření. Držte se alespoň 5násobek průměru trubky rovná část před a za přístrojem.

● Q2: Může být instalován vertikálně na vertikální potrubí?

A: Nedoporučuje se. Vertikální instalace snadno vede k pevnému usazení a akumulaci vzduchu uvnitř měření trubice způsobující posun dat; Vertikální potrubí je přijatelné pouze tehdy, když médium teče plynule nahoru a stabilní rychlost proudění.

2. Přesnost měření a přizpůsobení média

● Q3: Budou mít vzduchové bubliny nebo krystalizace média vliv na naměřená data?

Odpověď: Naše exkluzivní antikrystalizační trubková struktura s plným otvorem a vestavěný algoritmus proti bublinám mohou eliminovat většina vzduchových inkluzí a krystalizační interference, řešící průmyslový problém s vysokou viskozitou měření krystalické kapaliny; zrcadlově leštěná vnitřní trubka dále snižuje přilnavost krystalů.

● Q4: Jaký je použitelný střední rozsah pH pro různé smáčené materiály?

Verze SUS316L: pH 5~11 pro suspenzi slabých kyselin a slabých zásad;Hastelloy C22 / Titanová verze: pH 1~14, vhodné pro silně kyselé, silně alkalické a vysoce chloridové korozivní odpadní vody.

● Q5: Jak velké kolísání přesnosti přinese změna teploty?

A: Předkalibrovaná teplotní kompenzace, chyba pouze ±0,0001 g/cc na změnu teploty o ℃, teplota média od -50 ℃ do +150 ℃ nezpůsobí zjevnou ztrátu přesnosti.

3. Výběr parametrů a rozsahu

● Otázka 6: Hustota mé suspenze je kolem 2,2 g/cc, může tento měřič fungovat normálně?

A: Standardní rozsah měření je 0 ~ 3 g/cc, plně pokrývá váš pracovní stav; je k dispozici přizpůsobený rozsah nadlimitní speciální těžká kejda.

● Q7: Jaký je maximální tlak v potrubí, který může měřič unést?

Standardní typ: Max. pracovní tlak 2MPa; Vysokotlaký přizpůsobený typ: 100 bar (1450 psi). Všechny produkty projdou 1.5 časovaná tlaková hydraulická zkouška před dodáním.

4. IoT a výstup signálu

● Q8: Podporuje měřič vzdálenou kontrolu dat?

Odpověď: Ano, vestavěný standardní modul IoT, nahrávání dat v reálném čase a historických dat do cloudové platformy; uživatelé mohou kontrolovat data trend online a export segmentovaných testovacích zpráv pro analýzu výroby.

● Q9: Jaký druh řídicích signálů může přístroj vydávat?

Odpověď: Digitální vestavěný design lze připojit k systému PLC/DCS pro automatické dávkování a řízení procesu v uzavřené smyčce.

5. Údržba a každodenní používání

● Q10: Jak často potřebujeme čistit měřicí trubici?

A: Pro běžnou minerální kaši: čistěte každých 7 ~ 15 dní; vysoce viskózní médium pro snadnou krystalizaci se zrcadlem možnost leštění může prodloužit čisticí cyklus na 25 ~ 35 dní.

● Q11: Je nutná pravidelná kalibrace?

Odpověď: Doporučte ruční kalibraci laboratorního porovnání vzorků jednou za měsíc, aby byla zaručena dlouhodobá stabilní přesnost.

6. Certifikace a přizpůsobení

● Q12: Mají vaše produkty certifikáty CE a ISO?

Odpověď: Všechny naše antiblokovací přírubové měřiče koncentrace malty pro systém dopravy suspenzí v životním prostředí jsou CE certifikováno a vyrobeno podle systému řízení kvality ISO; mohou být poskytnuty kompletní certifikační dokumenty celní odbavení a nabídkové řízení projektu.

● Q13: Mohu přizpůsobit typ odolný proti výbuchu nebo speciální velikost potrubí?

Odpověď: Ano, konstrukce odolná proti výbuchu, jiný kalibr, speciální materiál a přizpůsobená tlaková třída jsou všechny přijatelné podle pracovních podmínek na místě zákazníka.

7. Poprodejní servis a záruka

● Q14: Jaké jsou vaše zásady záruky?

Odpověď: 1letá plná záruka na stroj, bezplatná výměna náhradních dílů za vady kvality způsobené výrobou v rámci záruka; celoživotní technické poradenství a cenově výhodné dodávky náhradních dílů po uplynutí záruky.

Provozní opatření

1. Požadavky na instalaci

Nainstalujte přístroj na vodorovné rovné potrubí; dodržujte dostatečnou rovnou délku potrubí před a za metr. Vyhněte se instalaci na výstupy čerpadla, kolena a sekce s turbulentním prouděním, abyste předešli nestabilním detekčním datům. Před montáží očistěte vnitřní potrubí štěrkem, drobnostmi a velkými pevnými bloky.

2. Pravidla pro uvedení do provozu

Po instalaci dokončete kalibraci vodní nuly. Nastavte shodu parametrů horního a dolního limitu koncentrace Vlastnost malty na místě k realizaci automatického propojení s dopravním čerpadlem a dávkovacím zařízením.

3. Řízení normálního provozu

Zakažte dlouhodobý provoz prázdného potrubí bez média, které může poškodit sondu ladičky a způsobit abnormální stav čtení. Vyhněte se náhlému prudkému nárůstu tlaku v potrubí během nepřetržité výroby. Zkontrolujte zobrazení v reálném čase a PLC zpětnovazební data za směnu.

4. Pravidelná údržba

Čistěte bahno, písek a lepenou maltu na povrchu vidlic každých 15~20 dní. Proveďte srovnání vzorků a přístroj kalibrace měsíčně pro zajištění přesnosti měření. Pravidelně kontrolujte těsnění příruby a integritu spojovacího kabelu.

5. Ochrana za zvláštních pracovních podmínek

U malty bohaté na písek s vysokou abrazí pravidelně kontrolujte stav opotřebení PU obložení. Venkovní instalovaná ovládací skříňka musí být chráněny před dlouhodobým deštěm; nikdy neotevírejte elektrický plášť modelu odolného proti výbuchu pod prostředí hořlavých plynů.

6. Léčba dlouhodobého odstavení

Pokud se zařízení zastaví po více než 20 dnech, zcela vyčistěte zbytky malty uvnitř měřicí dutiny a osušte ladění vidlice a utěsněte oba konce potrubí pro skladování.

Proč si vybrat nás

1. Profesionální cílený design pro ekologickou maltu a kal

Vyvinuto výhradně pro stavební maltu obsahující písek a komunální ekologický kal, unikátní velký otevřený protiblokovací dutina účinně řeší ucpání sondy způsobené usazeninami a pískem, což je běžná vada běžného ladění vidlicové měřiče koncentrace.

2. Flexibilní materiály pro různé podmínky otěru

Standardní zahuštěný SUS304 pro obecnou kaši; volitelná PU podšívka odolná proti opotřebení pro vysoce abrazivní médium, prodloužení životnosti samozřejmě v náročných podmínkách dopravy.

3. Kompletní certifikace pro export globálních projektů

Všechny produkty procházejí certifikací CE a ISO, kompletní certifikační papíry dostupné pro zámořské výběrové řízení, celní úřady prověřování a kontroly třetí stranou.

4. Přísné tovární simulační testování před dodáním

Každá jednotka prochází 36hodinovým nepřetržitým testem s vlastnoručně připravenou pískovou maltou, aby se ověřila protiblokovací účinnost a přesnost měření, což výrazně snižuje míru selhání ladění na místě.

5. Pohodlná instalace a dobrá kompatibilita

Přijímá běžnou standardní velikost příruby pro environmentální potrubí, která odpovídá většině stávajících dopravních potrubí s č komplikovaná transformace potrubí a nižší náklady na renovaci.

6. Přizpůsobená služba pro různé pracovní podmínky

Podpora přizpůsobení měřicího rozsahu, kalibru příruby, výstupu signálu a konfigurace odolné proti výbuchu ke skutečným parametrům stanoviště.

Balení a přeprava

1. Tento antiblokovací přírubový měřič koncentrace malty pro systém dopravy kejdy v životním prostředí je dodáván společností holé balení jako standardní konfigurace bez vnějšího dřevěného pouzdra. Celé měřící těleso je upevněno antikorozním nátěrem olej na přírubu a kovový povrch, aby se zabránilo korozi při dálkové námořní nebo pozemní přepravě.

2. Přesná snímací sonda ladicí vidlice je jednotlivě zabalena do silné nárazuvzdorné pěny a vodotěsné PE fólie, aby zabránit poškození kolize, poškrábání a erozi vlhkostí při přepravě.

3. Horní digitální vysílací jednotka je zabalena samostatně s pěnovým polštářem a zataveným plastovým sáčkem upevněným na zařízení povrch s vázacím páskem, aby se zabránilo pádu a vibracím během nakládání a vykládání.

4. Veškeré připojené příslušenství včetně těsnících těsnění, instalačních šroubů a spojovacích prvků je shromážděno samostatné malé nepromokavé plastové sáčky a přivázané k hlavnímu zařízení.

5. Návody k obsluze, kopie certifikace CE a ISO, zprávy o tovární kontrole jsou zapečetěny ve vyhrazených vodotěsné pouzdro na dokumenty a upevněné spolu s nástrojem pro celní odbavení zákazníků a použití na místě.

6. Během nakládání je více nástrojů odděleno protikolizními pryžovými pásy a pevně upevněno ocelí pás uvnitř kontejneru nebo prostoru nákladního auta, aby se zabránilo posunu, nárazům a oděru při hrbolaté přepravě.

7. Pro námořní zásilky na dlouhé vzdálenosti se vedle zařízení umístí extra vlhkost odolný vysoušecí prostředek, aby se vyrovnal s vysokým vlhkost uvnitř přepravního kontejneru a zabraňují korozi kovu.

Porovnání efektů před a po instalaci

1. Kontrola ucpání potrubí

● Před: Písek a usazeniny malty často blokují dopravní potrubí, což vyžaduje 2–3krát čištění odstávky za každý týden, plýtvání spoustou výrobního času a mzdových nákladů.

● Po: Monitorování koncentrace v reálném čase automaticky upraví rychlost čerpadla, aby se zabránilo podávání příliš husté malty, míra ucpání potrubí klesne o více než 75 %, frekvence pravidelného čištění odstávek je výrazně snížena.

2. Stabilita kvality malty

● Před: Nestabilní koncentrace kejdy vede k nekonzistentnímu podílu hotové malty, nadměrnému množství vody nebo písku způsobuje nekvalifikované produkty a plýtvání surovinami.

● Po: Automatické doplňování vody řízené údaji o koncentraci udržuje stálou koncentraci malty požadovaný sortiment, míra kvalifikace produktu se samozřejmě zlepšuje a spotřeba surovin se šetří.

3. Náklady na spotřebu chemikálií a vody

● Před: Manuální slepé dávkování vody a přísad vede k překrmování, což způsobuje vysokou zbytečnou spotřebu voda a pomocné látky.

● Po: Automatické dávkování v uzavřené smyčce založené na skutečné koncentraci snižuje náklady na vodu a přísady o 15 %~25 %.

4. Pracovní vstup na místě

● Před: Zaměstnanci potřebují pravidelné manuální odběry vzorků a laboratorní testování každou směnu, aby bylo možné posoudit hustotu kejdy, obsazení pracovní síla navíc.

● Po: Nepřetržitá online detekce ruší každodenní ruční odběr vzorků a snižuje související náklady na pracovní sílu.

5. Náklady na následnou likvidaci kalu

● Před: Nepravidelná koncentrace vede k nerovnoměrnému odvodnění kalu, kal s vysokou vlhkostí se zvyšuje náklady na dopravu a skládkování.

● Po: Stabilní podávání optimalizuje následné odvodnění, vlhkost kalu je řízena stabilně, kal celkový objem se snižuje a celkové náklady na likvidaci se snižují.

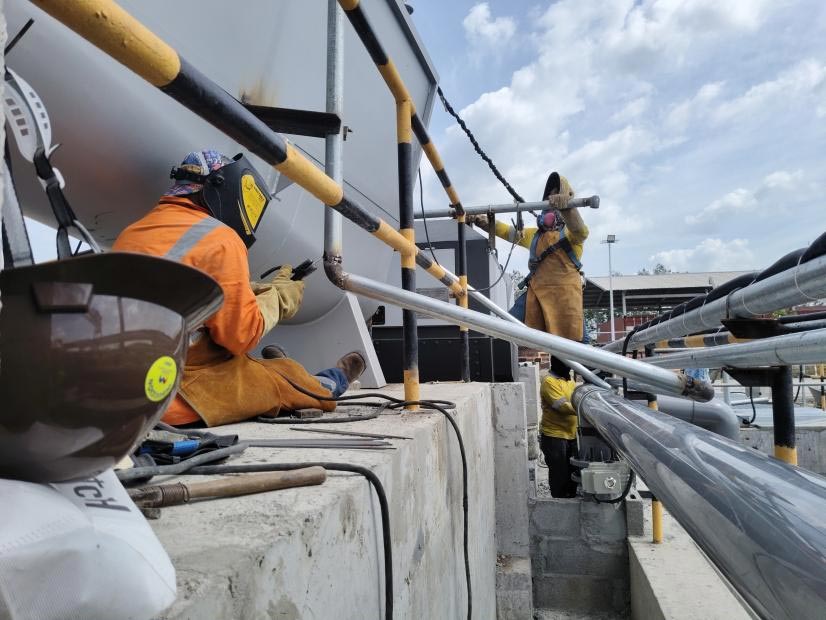

Referenční případ projektu | Xiamen CCCC Třetí přístavní inženýrská základna Liudianwu

1. Přehled projektu

Tento ekologický projekt dopravy kalu a separace pevných a kapalných látek je postaven pro CCCC Third Harbor Engineering (Xiamen) Liudianwu Construction Base, spolupracující s Zhejiang Sinou Environmental Complete Equipment Co., Ltd. Naše antiblokovací přírubové měřiče koncentrace malty jsou instalovány na místě malty a potrubní systém pro dodávání bagrovacího kalu. Přístroje realizují online monitorování stavební kejdy v reálném čase hustota pro podporu automatického řízení přívodu potrubí pro likvidaci kalů ze základového inženýrství.

2. Pozadí aplikace

Základ vytváří masivní stavební maltu obsahující písek a vybagrovanou bahno během výstavby přístavu. In předčasný provoz, nestabilní ruční podávání často spouštělo časté ucpávání potrubí, nadměrnou spotřebu vody a nekonzistentní kvalita hotové malty, která přináší vysoké náklady na práci a údržbu. Po instalaci našeho inline měřiče koncentrace, celý dopravní systém realizuje uzavřenou automatickou regulaci.

3. On-site Matching Solution & Equipment Configuration

1. Nainstalujte náš antiblokovací přírubový měřič koncentrace malty pro systém dopravy kejdy v prostředí na hlavní potrubí pro dopravu kalu pro nepřetržitou detekci pevného obsahu pískové malty.

2. Signál koncentrace spojuje napájecí čerpadlo s proměnnou frekvencí a zařízení pro automatické dávkování vody; systému automaticky upravuje průtok krmiva a objem doplňkové vody podle údajů o hustotě v reálném čase.

3. Spolupracujte s míchadlem míchací nádrže na místě a následným zařízením na odvodňování kalu, abyste vytvořili kompletní sadu inteligentní systém zpracování kejdy.

4. Skutečné přínosy provozu projektu

● Snížení ucpávání potrubí: Automatická kontrola koncentrace snižuje frekvenci ucpání potrubí o více než 70 %, zrušení časté čištění plného odstavení potrubí.

● Úspora nákladů na suroviny: Stabilní podíl malty snižuje množství vody a odpadních přísad o 18 %~23 %.

● Omezte manuální práci: Odstraňte každodenní opakované ruční odběry vzorků a laboratorní testování hustoty, což ušetří na místě testování příkonu pracovní síly.

● Stabilní kvalita hotového produktu: Koncentrace malty se trvale udržuje v rozmezí tolerance návrhu a zlepšuje se výtěžnost stavební suroviny a efektivnost postupu projektu.
