Továrna na vysoce výkonný měřič koncentrace

SINOU je profesionální výrobce a globální dodavatel průmyslových inline měřidel koncentrace kalů. Nezávisle vyvíjíme dvě hlavní řešení pro monitorování potrubí: ultrazvukový typ s přímým průchodem a typ rozšířené antiblokovací ladičky, obě opouštějí radioaktivní měřicí zdroje, aby se eliminovala bezpečnostní rizika v dílně.

Tento inline měřič koncentrace je plně vyroben ze smáčených dílů z nerezové oceli, má vestavěné integrované algoritmy kompenzace teploty a tlaku, podporuje 4-20 mA v reálném čase a duální výstup signálu RS485.

Lze jej bezproblémově propojit s řídicí skříní pro podávání membránového filtru, směšovačem nádrží a automatickým zařízením pro dávkování flokulantu pro vybudování úplného systému odvodnění kalu s uzavřenou smyčkou. Přístroj automaticky upravuje přívodní průtok a parametry stlačování podle obsahu pevných látek v kalu v reálném čase, čímž řeší časté ucpávání potrubí, nestabilní vlhkost filtračního koláče a bolestivá místa při nadměrné spotřebě chemikálií betonáren, tiskáren a komunálních čističek odpadních vod.

Na rozdíl od detektorů s přerušovaným ručním vzorkováním naše zařízení podporuje 24hodinové nepřetržité online monitorování, aby se snížily dlouhodobé náklady na práci a provoz.

Dva nezávislé principy činnosti měření

Mnoho zámořských inženýrských klientů si klade otázku: Jaký je rozdíl mezi ultrazvukovým měřičem koncentrace kalu a ladičkou a jak vybrat vhodný typ pro potrubí na kal na místě? Samostatně zpracováváme dvě samostatně vyvinuté měřicí technologie:

(1)Princip přímého ultrazvukového měření

Ultrazvukový měřič koncentrace využívá plně přímou strukturu potrubí bez vnitřních mrtvých úhlů. Na obou stranách měřícího potrubí jsou instalovány symetrické ultrazvukové vysílací a přijímací sondy. Když kal proudí trubicí, pevné částice a mikrobubliny zeslabují ultrazvukovou energii.

Vestavěný vysoce přesný čip vypočítává obsah pevných látek v reálném čase na základě údajů o ztrátě rychlosti zvuku s nezávislým programem teplotní kompenzace pro eliminaci posunu dat způsobeného kolísáním střední teploty. Vestavěný antiinterferenční algoritmus automaticky filtruje vliv vláken a drobných vzduchových bublinek, což je velmi vhodné pro tisk barvících kalů a betonových mycích odpadních vod s mnoha suspendovanými nečistotami. Signály koncentrace v reálném čase jsou přenášeny do filtračního lisu PLC pro automatické nastavení frekvence napájecího čerpadla.

(2)Princip měření rozšířené antiblokovací ladičky

Vidličkový měřič koncentrace nastavuje rezonanční snímací sondu do zvětšeného přírubového průtokového kanálu. Přirozená frekvence vibrací vidlice se mění s hustotou kejdy a systém převádí data frekvenčního offsetu na hodnotu koncentrace.

Rozšířená dutina zabraňuje usazeninám obalující sondu a dokonale se přizpůsobuje stavební maltě obsahující písek a minerální hlušinové kaši. Tato struktura se vyznačuje jednoduchým ovládáním a nízkou spotřebou energie, široce používaná v hlavních dopravních potrubích projektů ekologického inženýrství.

Kompletní členění konstrukčních součástí potrubí

Všechny mokré a vnější sestavy měřiče koncentrace kejdy SINOU jsou optimalizovány pro dlouhodobý kontakt s alkalickou, písčitou a viskózní kejdou, rozdělené do šesti základních částí:

(1)Hlavní těleso pro měření potrubí

Volitelné dva konstrukční styly: trubková trubka s přímým průchodem / rozšířená trubka s přírubou proti zablokování. Standardním materiálem je tlustá bezešvá ocel SUS304; Pro silně korozivní médium lze vybrat SUS316L, Hastelloy nebo slitinu titanu. Vnitřní stěna podporuje zrcadlové leštění pro snížení přilnavosti kalu. Každá trubka prochází před dodáním 1,5krát jmenovitým hydraulickým tlakovým testem, aby se eliminovalo riziko úniku, a odpovídá přírubám globálního standardu PN10/PN16 bez rekonstrukce potrubí.

(2)Přesné snímací jádro

Ultrazvuková duální sonda nebo ladička odolná proti opotřebení, plně ponořená do střední průtokové dráhy, vybavená PT1000 teplotním detektorem v reálném čase. Všechny elektronické součástky procházejí před montáží screeningem stárnutí při vysokých teplotách.

(3) Horní skříň digitálního vysílače

Plně utěsněný plášť z hliníkového odlitku IP65, volitelná konstrukce odolná proti výbuchu ExdⅡBT6 pro chemické dílny. Místní dotyková obrazovka LCD zobrazuje koncentraci, teplotu a provozní údaje v reálném čase a podporuje kalibraci nuly a rozpětí na místě bez dalšího počítačového vybavení.

(4) Izolovaný modul převodu signálu

Konstrukce obvodu proti elektromagnetickému rušení účinně odolává přeskakování signálu generovaného okolními čerpadly a frekvenčními měniči. Standardní duální výstup signálu: analogový signál 4-20 mA + digitální komunikace RS485 Modbus, kompatibilní s PLC, DCS a centrálním řídicím systémem.

(5)Vyhrazené rozhraní automatického proplachování

Nezávislý vysokotlaký čisticí port vyhrazený na těle trubky, pravidelně proplachujte přichycený cement a pigmentový kal pro prodloužení cyklu údržby.

(6) Kompletní odpovídající příslušenství

Těsnění podpěrné příruby, pevné šrouby, stínící signální kabely a kalibrační nástroje jsou dodávány jako kompletní sada bez nutnosti nákupu dalších náhradních dílů.

Exkluzivní hlavní výhody produktu

(1)Technologie duálního měření pro různé typy kalů

Zákazníci si mohou vybrat ultrazvukový model pro provzdušňovaný kal bohatý na vlákna nebo model ladičky pro hrubou stavební maltu. Jedna produktová řada pokrývá všechny běžné pracovní podmínky monitorování kalového potrubí.

(2)Neradioaktivní návrh bezpečného měření

Žádný radioaktivní zdroj uvnitř zařízení, zamezení ohrožení zdraví pracovníků při práci, zjednodušení postupů ekologické akceptace pro zahraniční projekty.

(3) Plná optimalizace potrubí proti zablokování

Přímá trubka s nulovým mrtvým úhlem a rozšířené přírubové dvojité struktury zabraňují hromadění bahna; zrcadlově leštěná vnitřní stěna plus proplachovací port výrazně snižují frekvenci zablokování snímače.

(4) Multi-dimenzionální vestavěný kompenzační algoritmus

Nezávislý program pro filtrování teploty, tlaku a bublin, kolísání naměřených dat je řízeno v rozsahu ±0,3 % plného rozsahu, není nutná častá manuální kalibrace vzorků.

(5)Automatické propojení systému s uzavřenou smyčkou

Údaje o koncentraci v reálném čase propojují podávací čerpadlo kalolisu a dávkovací stroj, automaticky upravují průtok a dávkování léčiva, snižují spotřebu chemikálií o 15 % až 28 % a snižují míru zablokování potrubí o více než 70 %.

(6) Global Power Supply Adaptation

Konstrukce dvoufrekvenčního obvodu 50 Hz / 60 Hz, stabilní provoz pod nestabilním napětím generátoru na staveništích na Středním východě, kompletní certifikace CE a ISO pro globální nabídkové řízení a celní odbavení.

(7) Nízké náklady na dlouhodobou údržbu

Žádné spotřební elektrody uvnitř snímací části, nutná pouze čtvrtletní jednoduchá kalibrace, snižují roční náklady na výměnu náhradních dílů.

Tabulka oficiálních technických parametrů dvou řad

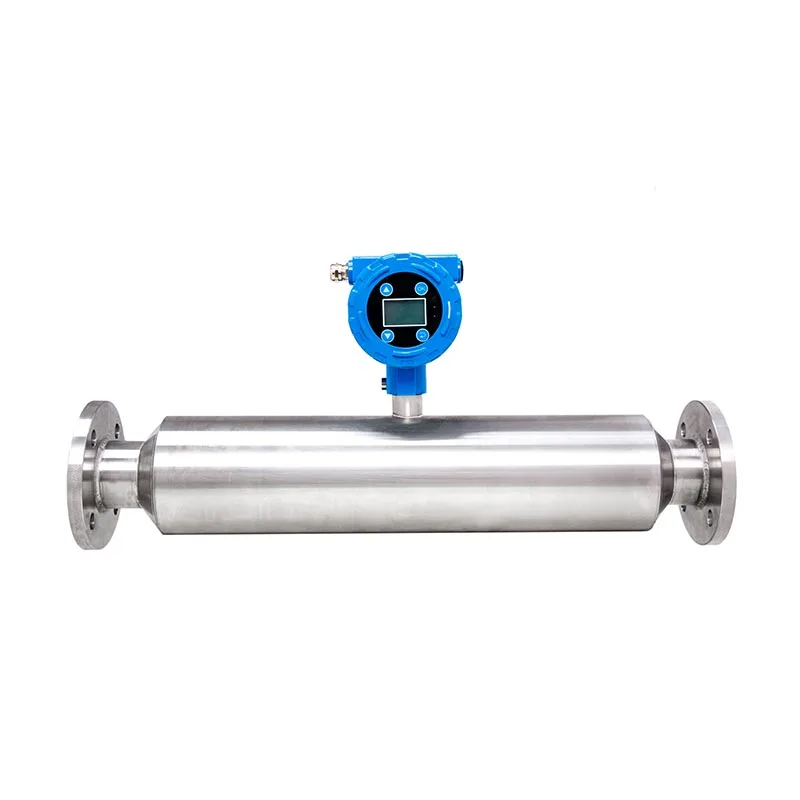

Ultrazvukový tubulární měřič koncentrace

Antiblokovací měřič koncentrace ladičky

Standardní průvodce výběrem produktu

Shrnujeme 5 základních standardů výběru, které pomohou zahraničním kupujícím vybrat vhodný měřič koncentrace podle skutečných pracovních podmínek:

(1)Potvrďte vlastnosti suspenzního média

Tiskařské barvy/cementové kaly s bublinkami a vlákny:zvolte ultrazvukový trubicový model ST-U;

Stavební malta / důlní hlušina obsahující písek:vyberte antiblokovací model ladicí vidlice ST-T;

Silně kyselé a zásadité odpadní vody:upgrade SUS316L/Hastelloy smáčený materiál.

(2)Potvrďte požadovanou přesnost měření

Obyčejné odvodnění kalu z míchačky:standardní ±0,3wt model;

Jemné projekty pro přesné dávkování chemikálií:vysoce přesná přizpůsobená verze.

(3) Odpovídají specifikaci potrubí

Poskytněte skutečný kalibr potrubí a výstupní tlak čerpadla pro výběr odpovídající příruby a tlakově odolného těla potrubí.

(4) Vyjasněte požadavek na automatické řízení

Základní nastavení otáček čerpadla:jediný výstup 4-20mA;

Centralizovaná vzdálená správa:duální signál 4-20mA+RS485 s možností cloudového modulu.

(5)Rozlišujte prostředí instalace

Obecná vnitřní dílna:standardní vysílač IP65;

Chemicky hořlavá dílna:volitelná skříň odolná proti výbuchu;

Venkovní otevřené potrubí:matchový ochranný kryt odolný proti dešti.

Horizontální srovnání s tradičním zařízením pro měření hustoty kejdy

Odpovídající podpůrné vybavení

Při stavbě plně automatické linky na odvodnění kalu může náš měřič koncentrace tvořit integrovaný environmentální systém s níže vlastním vyvinutým zařízením:

(1)Membránový filtrační lis:Upravte rychlost podávání a dobu mačkání pomocí signálu koncentrace pro stabilizaci vlhkosti filtračního koláče

(2)Míchací míchadlo:Homogenizujte kejdu v nádrži, aby se zabránilo místní koncentrační stratifikaci

(3) HDPE kalová trubka:Antikorozní potrubí přizpůsobené standardní velikosti příruby

(4) Automatický dávkovač flokulantu:Automaticky upravte dávkování léku na základě obsahu pevných látek v reálném čase

(5)Stříkací kolona:Monitorujte koncentraci cirkulující neutrální kapaliny pro čištění odpadních plynů

Pracovní podmínky pro víceoborové aplikace

(1)Pevné a mobilní dávkovače hotového betonu

(2)Potrubí pro odvodňování kalů z továrny na tisk a barvení

(3) Monitorování dopravy zahuštěného kalu z komunální čistírny odpadních vod

(4) Detekce kejdy z hlušiny z těžby a kameniva

(5)Maltový potrubní systém pro stavbu silnic a mostů

(6) Galvanické pokovování a čištění čistých chemických acidobazických odpadních kapalin

(7) Projekty odpadních vod v pouštích na Blízkém východě s vysokým obsahem písku

Časté dotazy globálních kupujících

Q1: Bude cementový jemný písek blokovat měřicí potrubí a snímací sondu?

Odpověď: Obě naše řady využívají cílený antiblokovací design. Ultrazvuková trubice nemá žádnou vyčnívající vnitřní sondu; Model ladičky používá zvětšený průtokový kanál, aby se zabránilo namotávání bahna. Vybavena vyhrazeným proplachovacím portem pro pravidelné čištění, dlouhodobý stabilní provoz.

Q2: Jak často potřebuje měřič koncentrace kalibraci?

Odpověď: Za standardních pracovních podmínek míchacího zařízení pouze kalibrace pro srovnání vzorků jednou za tři měsíce, jednoduchá obsluha pomocí místní dotykové obrazovky bez profesionálního softwaru.

Q3: Může koncentrační signál propojit membránový filtr s automatickým řízením podávání?

Odpověď: Ano, uživatelé mohou nastavit horní a dolní prahové hodnoty koncentrace uvnitř přístroje, aby bylo možné realizovat automatické zrychlení/zpomalení podávacího čerpadla bez ručního ovládání.

Q4: Můžeme přizpůsobit rozsah měření, průměr potrubí a antikorozní materiál podle podmínek na místě?

Odpověď: Poskytujeme cílené přizpůsobení měřicího rozsahu, kalibru příruby, smáčené slitiny a konfigurace odolné proti výbuchu na základě skutečných parametrů suspenze zákazníka. Veškeré hotové vybavení si zachovává standardní značku SINOU.

Standardní kroky instalace a uvedení do provozu

(1)Nainstalujte přístroj na vodorovné rovné potrubí, rezervujte si alespoň 5násobek průměru potrubí před a za zařízením, vyhněte se vývodům čerpadla a turbulentním oblastem kolen.

(2)Rovnoměrně utáhněte šrouby příruby těsnicími kroužky, aby se zabránilo úniku kalu během provozu.

(3) Oddělte signální kabely od vysokovýkonných čerpacích vedení, abyste zabránili elektromagnetickému rušení signálu.

(4) Po instalaci dokončete kalibraci vodní nuly a poté proveďte kalibraci rozpětí se standardními vzorky kalu.

(5)Nastavte parametry blokování koncentrace odpovídající filtračnímu lisu PLC, proveďte nepřetržitý test po dobu 2-3 hodin, abyste potvrdili stabilní data před formální výrobou.

Stupňovaný plán kontrol a údržby

(1)Denní kontrola za směnu

① Zkontrolujte, zda údaje o koncentraci v reálném čase na dotykové obrazovce nevykazují abnormální výkyvy

② Zkontrolujte přírubové spoje, zda nedochází k úniku kalu

③ Očistěte prach na povrchu vysílače

(2)Týdenní údržba

① Spusťte program automatického proplachování, abyste odstranili usazený kal uvnitř měřicí trubice

② Utáhněte uvolněné svorky signálního vodiče

③ Otestujte odezvu spojení s napájecím čerpadlem

(3) Čtvrtletní kalibrace a hloubková kontrola

① Na místě odeberte vzorek kejdy pro laboratorní srovnání a rekalibraci

② Vyčistěte vnitřní stěnu potrubí a usazeniny bahna

③ Otestujte funkce alarmu poruchy zařízení

(4) Roční kompletní generální oprava

④ Zkontrolujte korozi měřicí trubice a stupeň opotřebení

⑤ Úplné ladění parametrů interního řídicího programu

⑥ Vyměňte stárnoucí těsnicí příslušenství

(5)Cyklus výměny opotřebitelných dílů

① Těsnění příruby:6~9 měsíců

② Příslušenství proplachovací trysky:10 měsíců

③ Vnitřní obvod transformátoru:3 roky

Služba přizpůsobení pracovních podmínek

Poskytujeme cílenou úpravu podle parametrů kejdy na místě zákazníka a požadavků projektu:

(1)Přizpůsobení parametrů:Nastavte rozsah měření obsahu pevných látek, stupeň odolnosti vůči střední teplotě a tlakovou únosnost potrubí

(2)Přizpůsobení materiálu:Upgrade SUS316L/Hastelloy/slitina titanu smáčené díly pro silné korozivní médium

(3) Strukturální přizpůsobení:Změňte velikost příruby DN, přidejte venkovní kryt odolný proti dešti nebo skříň vysílače v nevýbušném provedení

(4) Přizpůsobení funkcí:Přidejte vzdálené nahrávání dat do cloudu a výstup relé alarmu horní/dolní hranice Všechny přizpůsobené produkty si zachovávají standardní vzhled a identifikaci značky SINOU, služba zpracování soukromých značek není poskytována.

Podmínky exportu obalů a globální logistiky

(1)Standard exportního balení:Hlavní těleso měřicí trubice potažené antikorozním mazivem, zabalené vodotěsnou PE fólií; Nezávislé, nárazuvzdorné dřevěné pouzdro zabalené do vysílače. Všechna těsnění, kabely a kalibrační nástroje jsou baleny v sáčcích s příslušenstvím. Návody k obsluze a certifikační soubory jsou zapečetěny ve vyhrazeném sáčku na dokumenty, s přidaným vysoušedlem pro ochranu před vlhkostí při námořní dopravě.

(2)Platné mezinárodní obchodní podmínky:EXW, FOB, CFR, CIF, DAP je podporována celá řada Incoterms

(3) Globální logistická spolupráce:Dlouhodobě spolupracující speditéři doručují zboží do Evropy, Středního východu, jihovýchodní Asie a Afriky. Smíšené zatížení sfiltrační lis, míchadlo a HDPE trubka umožňuje ušetřit náklady na přepravu kontejnerů.

Normy kvality surovin a hotových výrobků

(1)Kontrola surovin:Všechny materiály z nerezové oceli prošly 72hodinovým testem koroze ponořením do kyseliny a zásady; elektronické součástky kompletní 96hodinový screening stárnutí při vysokých teplotách.

(2)Zkouška hydraulického tlaku:Každá trubka vydrží 1,5násobek jmenovitého tlaku po dobu 30 minut bez deformace nebo úniku.

(3) Zkouška přesnosti kalibrace: Graded standard slurry samples used for calibration, full range error controlled within ±0.4wt%.

(4) Simulační test proti rušení:Zaveďte vzduchové bubliny a vláknité nečistoty, abyste ověřili stabilitu dat pod komplexním médiem.

(5)Dokončená kontrola odběru vzorků:5% náhodný odběr vzorků na výrobní šarži k opětovné kontrole všech ukazatelů výkonu před dodáním.

Případy zámořských inženýrských projektů

Případ 1: Velká betonárna, Saúdská Arábie

Ultrazvukový měřič koncentrace ST-U nainstalovaný na promývacím kalovém potrubí, sladěný s membránovým systémem podávání kalolisu. Po třech letech nepřetržitého provozu ve vysokoteplotním pouštním prostředí se míra zablokování potrubí snížila o 75 %, náklady na flokulant se ušetřily 22 %. Zpětná vazba od klienta: Naměřená data jsou stabilní, denní zátěž údržby je velmi nízká.

Případ 2: Jihovýchodní továrna na tisk a barvení

Měřič koncentrace řady ST-U nasazený na odvodňovací lince tiskového kalu, účinně odolává interferenci vláken a udržuje stabilní suchost filtračního koláče.

Případ 3: Městská čistírna odpadních vod

Model protiblokovací ladičky ST-T aplikovaný na potrubí se zahuštěným kalem, realizuje plně bezobslužné automatické odvodňování.
