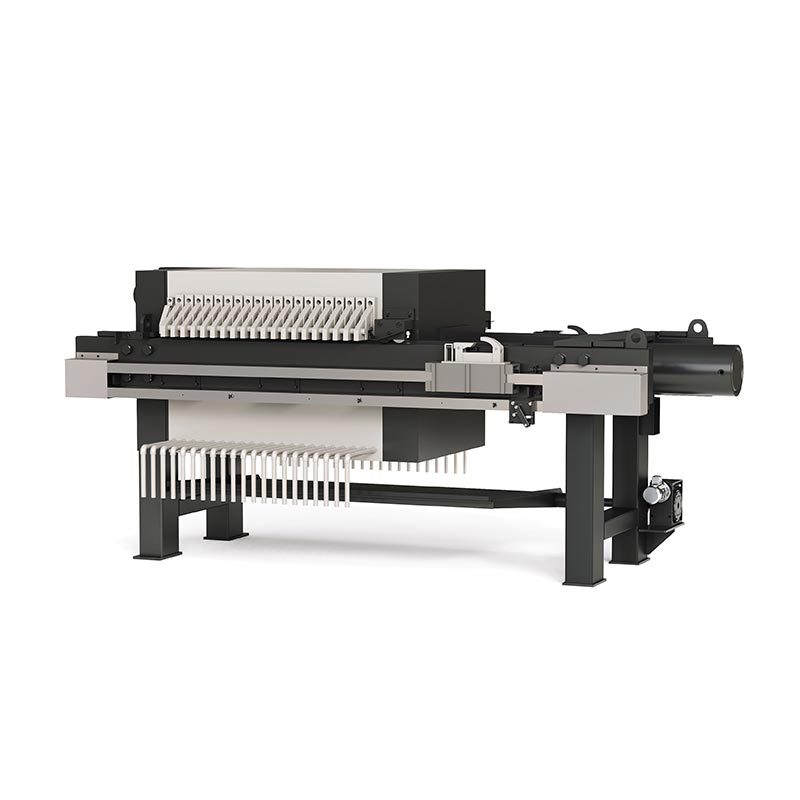

Filtrační lis komunální kanalizace

SINOU, spolehlivý výrobce a dodavatel z Číny, poskytuje profesionální filtrační lis na komunální odpadní vodu pro globální zákazníky. Toto zařízení je speciálně vyvinuto pro komunální kaly s vysokým obsahem organických látek, jemné částice a vysokou viskozitou.

Přijímá vysoce pevné komorové filtrační desky a stabilní hydraulický systém, aby bylo dosaženo důkladné realizace separace pevných látek a kapalin, což výrazně snižuje objem kalu a snižuje náklady na likvidaci. Celý stroj plně podporuje automatický provoz včetně zavírání desek, podávání, filtrování, vytahování desek a vykládání koláčů s jednoduchým údržbu a stabilní výkon.

Poskytujeme přizpůsobenou oblast filtrování, velikost desky a režim ovládání jiný kapacity na čištění komunálních odpadních vod a podmínky lokality.

Podrobnosti o produktu

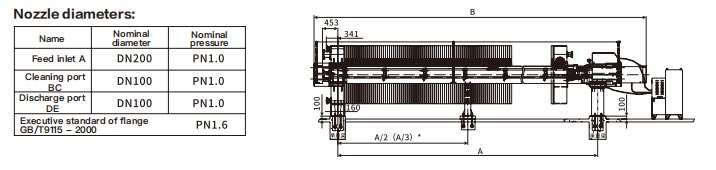

1. Specifikace trysek a potrubí

● Vstup A: DN200, Jmenovitý tlak PN1,0

● Čisticí port BC: DN100, Jmenovitý tlak PN1,0

● Výtlačný otvor DE: DN100, Jmenovitý tlak PN1,0

● Norma příruby: GB/T9115-2000, PN1.6

● Velkokalibrový přívodní vstup zajišťuje plynulé přivádění komunálního kalu s vysokým obsahem pevných látek a účinně zabraňuje zablokování při dlouhodobém nepřetržitém provozu. Standardizované čisticí a vypouštěcí otvory tvoří potrubí údržba a vypouštění zbytků pohodlnější.

2. Podrobnosti o konstrukčních rozměrech

● Přední instalační rozměr: 453 mm / 341 mm

● Výška středu vstupu přívodu: 160 mm

● Výška spodní podpěry: 100 mm

● Vzdálenost stop: A; Celková délka: B

● Mezilehlá podpěra: A/2 (A/3) pro velké modely

● Rozumné výškové uspořádání odpovídá prostoru pro instalaci konvenční čistírny odpadních vod. Vícebodové mezilehlé podpěry zvyšuje stabilitu rámu a zabraňuje deformaci při dlouhodobém vysokém zatížení.

3. Základní technické parametry (z výkresu a provozního stavu obce)

● Filtrační tlak: ≤0,6MPa

● Pracovní teplota: -10~90℃

● Maximální tlak hydraulické ochrany: 29MPa

● Max. tlak hydraulického hutnění: 25MPa

● Maximální efektivní zdvih olejového válce: 750 mm

● Jmenovitý průměr válce lisovacího oleje: 320 mm

● Výkon motoru hydraulické stanice: 4,0+2,2KW

● Vysokotlaký stabilní hydraulický systém poskytuje trvalou stlačovací sílu, vhodný pro 24hodinové nepřetržité odvodňování komunálních kalů s vysokým obsahem organických látek a jemných částic.

4. Detaily materiálu a konstrukce

● Filtrační deska: Vyztužená polypropylenová komorová filtrační deska, odolnost proti vysokému tlaku, proti stárnutí, není snadné deformovat pod dlouhodobou korozí komunálního kalu.

● Rám: Robustní rám z uhlíkové oceli s antikorozním nátěrem, vysoká nosnost, celkově stabilní struktura.

● Filtrační tkanina: Speciální filtrační tkanina proti ucpání pro komunální kal, vysoká propustnost vody, není snadné ji zablokovat jemnými organickými částicemi.

● Hydraulický systém: Utěsněné hydraulické komponenty, stabilní tlakový výstup, nízká poruchovost.

5. Podrobnosti pracovního procesu

● Hydraulický systém pevně stlačí filtrační desky a vytvoří utěsněné filtrační komory.

● Komunální kal je čerpán do komor velkorážním nátokem DN200.

● Při stabilním filtračním tlaku dochází k separaci pevných látek a kapalin; filtrát vytéká výstupními otvory.

● Po filtraci se filtrační desky automaticky otevřou, suchý filtrační koláč odpadne.

● Pravidelné čištění pomocí čisticích portů udržuje zařízení hladké pro dlouhodobý provoz.

6. Nejvýznamnější prvky designu zaměřeného na obec

● Velkokalibrový přívod se přizpůsobí vysokoviskóznímu komunálnímu kalu

● Konstrukce rámu s více podpěrami pro dlouhodobý nepřetržitý provoz

● Struktura nenáročná na údržbu, snižující náklady na provoz čistírny odpadních vod

Standardizované porty pro snadné připojení k potrubnímu systému čištění odpadních vod

Specifikace parametru

Poznámka:Položky označené "*" znamenají, že mají pár mezilehlých podpěr.

※ Tyto parametry slouží pouze jako reference pro výběr modelu; pro přesné údaje se prosím podívejte na výkresy poskytnuto.

Pracovní princip

Filtrační lis s komorou na komunální odpadní vodu využívá princip hydraulické komprese + tlakové filtrace realizovat účinnou separaci pevných a kapalných městských čistírenských kalů, dokončenou ve čtyřech kontinuálních krocích.

1. Komprese filtrační desky a tvorba komory

Hydraulický systém pohání olejový válec tak, aby tlačil ocasní desku dopředu a pevně stlačoval celý filtr komory desky mezi hlavovou deskou a ocasní deskou. Mezi sousedními filtry jsou vytvořeny utěsněné duté filtrační komory desky, poskytující uzavřený prostor pro filtraci kalu.

2. Přivádění kalu a počáteční filtrace

Komunální kal je čerpán do každé filtrační komory velkorážním vstupním otvorem DN200. Pod stabilním krmením tlak, voda v kalu proniká filtrační tkaninou a vytéká z výstupu kapaliny, zatímco pevné částice ano zachycené filtrační tkaninou a postupně se hromadí uvnitř komor za vzniku filtračního koláče.

3. Hluboká filtrace a tvorba koláče

Při nepřetržitém podávání filtrační koláč postupně houstne. Vysokotlaký hydraulický systém udržuje stabilitu kompresní síla pro zajištění těsného utěsnění filtračních desek. Jemné organické částice a nerozpuštěné látky v komunálním prostředí kaly jsou plně zachyceny, čímž je dosaženo důkladného odvodnění pod konstantním tlakem.

4. Automatické vytahování desek a vypouštění filtračního koláče

Po ukončení filtrace hydraulický systém zatáhne olejový válec. Zařízení pro vytahování desek vytahuje filtr talíře se otevírají jeden po druhém. Působením gravitace odvodněný suchý filtrační koláč automaticky odpadne a dokončí jednu práci cyklu. Čistící otvory se používají k pravidelnému proplachování zbytků, aby se zabránilo ucpání potrubí.

Tato mechanická tlaková filtrační struktura je vysoce zaměřena na vysoce organický komunální kal s jemnými částicemi, se stabilním odvodňovacím účinkem, filtračním koláčem s nízkou vlhkostí a čirým filtrátem, dokonale vyhovující městské odpadní vodě požadavky na léčbu.

Bezpečnostní opatření pro použití kalolisu s komorou komunální odpadní vody

1. Předoperační opatření

● Před spuštěním filtračního lisu na komunální odpadní vodu zkontrolujte, zda jsou všechny filtrační desky úhledně uspořádány a filtrační tkanina je plochá, neporušená a bez záhybů nebo poškození, aby se zabránilo úniku kalu.

● Zkontrolujte hladinu hydraulického oleje, kvalitu oleje a těsnost potrubí kalolisu; doplňte olej nebo jej vyměňte, pokud zhoršila.

● Ujistěte se, že tlak napájecího čerpadla je stabilní; nespouštějte zařízení delší dobu s prázdnou náplní.

● Zkontrolujte elektrický řídicí systém, snímače a funkci nouzového zastavení, abyste zajistili normální provoz.

● Před plněním komunálního kalu se ujistěte, že všechny čistící a vypouštěcí otvory jsou volné.

2. Bezpečnostní opatření během provozu

● Kontrolujte přívodní tlak přesně ve jmenovitém rozsahu (≤0,6 MPa), abyste zabránili poškození nadměrným tlakem filtrační desky a filtrační tkanina kalolisu.

● Nedávejte příliš velké nečistoty, tvrdé nečistoty nebo velké částice, aby nedošlo k ucpání přívodu DN200 nebo poškrábání filtračních desek zařízení.

● Monitorovat koncentraci kalu; přidejte flokulant přiměřeně pro vysoce organický komunální kal pro zlepšení filtrace účinnost.

● Udržujte nepřetržitý a stabilní provoz; vyhněte se častému start-stop, který ovlivňuje stabilitu odvodnění.

● Sledujte změny tlaku a stav filtrátu v reálném čase; v případě úniku nebo abnormálního stavu okamžitě zastavte provoz vzniká tlak.

● Během automatického provozu se nedotýkejte pohyblivých částí, jako je tažný vozík, řetěz a převod.

3. Bezpečnostní opatření po provozu a každodenní údržbě

● Po každé dávce důkladně vyčistěte filtrační tkaninu, komory filtru a všechny porty filtračního lisu zbytkový komunální kal a organické nečistoty, zabraňující ucpávání a zápachu.

● Hydraulický systém udržujte v čistotě, zabraňte vniknutí odpadních vod do hydraulického oleje, aby nedošlo ke korozi součástí.

● Pravidelně kontrolujte rám, šrouby a podpěry; utáhněte volné části, aby byla zachována strukturální stabilita zařízení.

● Včas vyměňte opotřebovanou filtrační tkaninu a stárnoucí těsnění, abyste zajistili dlouhodobě stabilní výkon komunálních odpadních vod Komorový kalolis.

● Udržujte zařízení suché a větrané; nenechte rám na dlouhou dobu nasáknout korozivní odpadní vodou.

4. Bezpečnost a opatření pro dlouhodobé používání

● Přísně dodržujte specifikace elektrické bezpečnosti; během údržby filtračního lisu vypněte napájení.

● Nenastavujte hydraulický tlak a parametry svévolně bez odborného vedení.

● Pracujte v rozsahu pracovních teplot -10℃ ~ 90℃; vyvarujte se provozu při nadměrné teplotě.

● Pro dlouhodobé odstavení důkladně vyčistěte všechny díly, vypusťte zbytkovou vodu a proveďte antikorozní ošetření.

Proč zvolit SINOU?

1. Profesionální přizpůsobený design zaměřený na obec

Náš komunální filtrační lis na odpadní vodu je speciálně optimalizován pro vysoce organické, jemné a viskózní městské čistírenských kalů. Velkokalibrový vstupní otvor DN200 a rozšířené průtokové kanály účinně zabraňují ucpávání, dokonale odpovídající pracovním charakteristikám komunálních čistíren odpadních vod.

2. Stabilní výkon při vysokém tlaku a spolehlivý odvodňovací efekt

Náš produkt je vybaven vysokotlakým hydraulickým systémem (max. zhutňovací tlak 25 MPa) a udržuje se stabilní lisovací síla pro 24hodinový nepřetržitý provoz. Zajišťuje filtrační koláč s nízkou vlhkostí a čirý filtrát čistírny odpadních vod trvale splňují přísné ekologické normy pro vypouštění odpadních vod.

3. Odolný materiál a dlouhá životnost

Pro produkt používáme zesílené vyztužené polypropylenové filtrační desky a odolný rám z antikorozní oceli. Celý stroj odolává kalové korozi a strukturální deformaci, což výrazně snižuje výměnu a údržbu náklady v dlouhodobých komunálních projektech.

4. Plně automatický provoz šetřící práci

Náš kalolis podporuje inteligentní automatické řízení PLC, včetně uzavírání desek, podávání, filtrování, desky tahání a vykládání koláče. Snižuje ruční zásahy, snižuje mzdové náklady a celkově zlepšuje odpadní vody účinnost léčby.

5. Přísná kontrola kvality a standardizovaná výroba

Každý produkt prochází před dodáním tlakovou zkouškou při plném zatížení, zkouškou těsnění a zkouškou elektrické bezpečnosti. všechny produkty splňují mezinárodní průmyslové standardy s kompletními zkušebními zprávami a certifikacemi.

6. Kompletní poprodejní podpora a zkušenosti s projektem

Máme bohaté praktické zkušenosti s projekty komunálních odpadních vod po celém světě. Poskytujeme pokyny k instalaci na místě, školení obsluhy, dodávky náhradních dílů a dlouhodobý technický poprodejní servis kalolisu.

7. Nákladově efektivní a vyspělé řešení

Oproti membránovým kalolisům má náš kalolis nižší pořizovací a provozní náklady, stabilní výkon a jednodušší údržbu. Jedná se o cenově nejvýhodnější řešení separace pevných látek a kapalin pro komunální odpadní vody léčba.

Vzorové zásady

NEPOSKYTUJEME vzorky ani zkušební stroje. Náš filtrační lis na komunální odpadní vody patří k velkoobjemovým průmyslovým zařízením s velkým objemem, vysokou hmotností, vysoké výrobní náklady a přizpůsobená konfigurace. Nelze jej vyrobit ani přepravit jako malý vzorek.

Chcete-li potvrdit kvalitu, můžete zkontrolovat naše:

● Certifikace CE

● Protokol o zkoušce UL 508

● Video z výroby

● Provozní video na místě

● Dokončené projekty komunálních odpadních vod

● Kontrola třetí stranou před odesláním

Podporujeme tovární kontrolu na místě, online kontrolu živého vysílání a kontrolu třetí stranou, abychom zajistili produkt kvalita odpovídá požadavkům vašeho projektu.

Běžné problémy a řešení

1. Únik kalu mezi filtračními deskami

● Příčina: Filtrační tkanina složená nebo poškozená; filtrační desky nejsou zcela uzavřeny; příliš vysoký plnicí tlak.
● Řešení: Znovu nainstalujte filtrační tkaninu naplocho; vyměnit poškozený hadřík; zkontrolujte hydraulický tlak; snížit podávací tlak filtrační lis.

2. Filtrační tkanina nebo přívodní port se snadno ucpou

● Příčina: Komunální kal má jemné organické částice, vysokou viskozitu nebo nedostatečné flokulanty.
● Řešení: Přidejte flokulant správně; pravidelně čistěte filtrační tkaninu; pro filtr použijte speciální filtrační tkaninu proti ucpání stiskněte.

3. Filtrujte příliš vysokou vlhkost koláče

● Příčina: Nedostatečný lisovací tlak; krátká doba filtrace; filtrační tkanina je ucpaná nebo opotřebovaná.
● Řešení: Zvyšte pracovní tlak; prodloužit dobu filtrace; vyčistěte nebo vyměňte filtrační tkaninu městské kanalizace Komorový kalolis.

4. Filtrujte zakalený a nečirý

● Příčina: Rozbitá filtrační tkanina; selhání těsnění; filtrační deska poškozena.
● Řešení: Vyměňte poškozenou filtrační tkaninu; zkontrolujte těsnicí díly; opravit nebo vyměnit filtrační desky kalolisu.

5. Hydraulický systém žádný tlak nebo pomalý chod

● Příčina: Nízká hladina hydraulického oleje; únik oleje; hydraulické části jsou opotřebované nebo vadné.
● Řešení: Doplňte hydraulický olej; zkontrolovat a opravit úniky; vyměňte vadné díly kalolisu.

6. Automatický provoz abnormální nebo zablokovaný cyklus

● Příčina: Nesouosost snímače; chyba parametru programu; nestabilní napájení.
● Řešení: Upravte polohu snímače; reset ovládacího programu; zajistit stabilní napětí pro kalolis.

7. Filtrační koláč je obtížné automaticky upustit

● Příčina: Kaše je příliš lepkavá; nízký odvodňovací účinek; stárnutí filtrační tkaniny.
● Řešení: Optimalizujte efekt flokulace; prodloužit dobu lisování; vyměňte antiadhezivní filtrační tkaninu kalolisu.

8. Příliš velký hluk nebo vibrace zařízení

● Příčina: Nerovný podklad; šrouby uvolněné; pohyblivé části jsou špatně mazány.
● Řešení: Vyrovnejte zem instalace; utáhněte upevňovací šrouby; namažte pohyblivé části kalolisu.

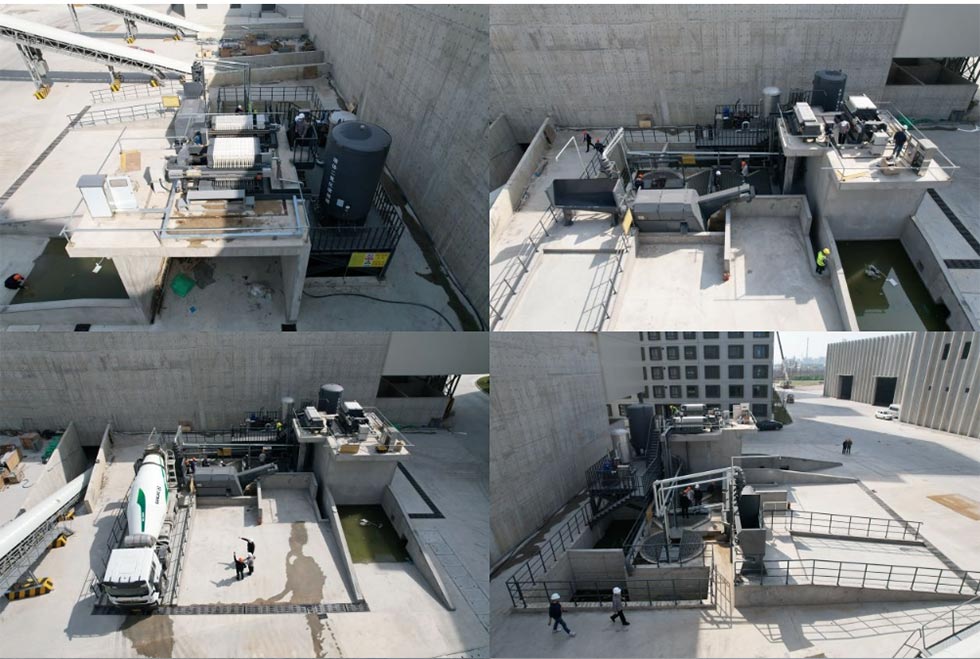

Projektový případ: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Pozadí projektu

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. je klíčový podnik zabývající se prefabrikací betonové komponenty, komerční beton a výroba nových stavebních materiálů. Při velkosériové výrobě a vzniká velké množství stavební kejdy, odpadních vod z betonu a zbytků po míchání s vysokou viskozitou, jemné částice a vysoké požadavky na vypouštění ochrany životního prostředí. Zákazník potřeboval stabilní, účinné a plně automatické řešení separace pevných látek a kapalin, které splňuje ochranu životního prostředí na místě a výrobní potřeby.

2. Řešení zařízení

Zákazníkovi jsme poskytli přizpůsobený filtrační lis komunální odpadní vody, který je speciálně optimalizován pro stavební a betonová kaše.

● Stabilní struktura komorové filtrace, vhodná pro dlouhodobý nepřetržitý provoz

● Velký vstupní port a konstrukce proti ucpávání, aby se zabránilo ucpání způsobenému jemnými částicemi

● Plně automatické ovládání pro omezení ručního ovládání

● Stabilní odvodňovací efekt, nízká vlhkost filtračního koláče, vhodný pro přepravu a likvidaci

3. Výsledky projektu

1. Realizovaná efektivní separace pevné látky a kapaliny; filtrát čirý a opakovaně použitelný, splňující normy pro ekologické vypouštění

2. Účinné snížení vlhkosti filtračního koláče, výrazné snížení objemu, snížení nákladů na likvidaci

3. 24hodinový stabilní provoz, odpovídající vysoce intenzivnímu výrobnímu rytmu stavební materiálové základny

4. Jednoduchá obsluha a nízká poruchovost, uznávaná výrobou zákazníka a ochranou životního prostředí oddělení

4. Hodnota projektu

Tento projekt ukazuje, že náš kalolis má vynikající přizpůsobivost a stabilitu konstrukce, prefabrikované komponenty a scénáře výroby komerčního betonu. Pomáhá velký stavební materiál podniky dosahují zelené výroby, snižují tlak na životní prostředí a zlepšují ekonomické výhody.
